Cantilever Scaffolding: Akses Overhang, Balkon & Area Sulit

Perancah kantilever — di literatur teknik disebut juga cantilever scaffold, truss-out scaffold, atau outrigger scaffold — adalah rangka kerja yang bertumpu bukan pada tanah, melainkan pada sejumlah balok horizontal yang menjorok keluar dari bangunan. Balok inilah yang disebut needle beam (jarum). Satu ujung needle masuk ke dalam bangunan dan diamankan (diikat angkur atau ditindih pemberat), ujung lainnya menjorok keluar menyangga platform kerja. Beban pekerja dan material di platform luar itu "dijembatani" kembali masuk ke dalam struktur bangunan.

Bandingkan dengan scaffolding bertingkat konvensional yang setiap kakinya berdiri di atas tanah lewat jack base dan sole board. Pada tower statis, beban mengalir lurus ke bawah menuju tanah; kegagalan tipikalnya adalah kaki amblas atau tekuk (buckling). Pada kantilever, tidak ada kaki ke tanah sama sekali — beban berputar sebagai momen di sekitar titik tumpu di tepi bangunan, dan kegagalan tipikalnya adalah terguling (overturning) ketika sisi dalam tidak cukup ditahan. Perbedaan mekanisme keruntuhan inilah yang membuat kantilever tidak boleh diperlakukan seperti "tower biasa yang digeser keluar".

Aturan sederhananya: pertimbangkan kantilever ketika Anda tidak bisa mendirikan tower dari tanah atau lantai di bawah titik kerja. Kondisi lapangan yang paling sering memicu kebutuhan ini:

Perhatikan benang merahnya: kantilever bukan pilihan "lebih keren", tapi jalan keluar ketika tumpuan ke bawah tidak tersedia atau terlarang. Kalau tanah di bawah sebenarnya bisa ditumpu, tower biasa hampir selalu lebih murah, lebih cepat, dan lebih mudah dihitung. Kantilever menukar fleksibilitas posisi dengan kompleksitas desain dan faktor risiko yang lebih tinggi — trade-off yang hanya masuk akal kalau memang tidak ada opsi bertumpu.

Secara mekanika, needle beam adalah balok yang bekerja sebagai tuas (lever) di sekitar satu titik tumpu (fulcrum) — biasanya tepi lantai, ring balok, atau dudukan di sisi luar bangunan. Beban platform di ujung luar (outboard) menghasilkan momen yang cenderung mengungkit ujung dalam (inboard) ke atas dan memutar seluruh needle keluar. Supaya stabil, momen mengungkit itu harus dilawan — dan di sinilah dua strategi utama masuk.

A. Tie-down / angkur (metode yang lebih disukai)

Ujung dalam needle diikat ke elemen struktur yang mampu menahan gaya tarik ke atas — misalnya baut tembus ke pelat lantai, chemical anchor ke balok beton, atau beam clamp ke baja struktur. Tie-down disebut "positif" karena tidak bisa hilang sendiri: selama angkur terpasang dan kapasitasnya benar, perlawanan terhadap guling selalu ada. Inilah metode yang lebih disukai praktik keselamatan modern.

B. Counterweight / kentledge (dengan syarat ketat)

Kalau angkur tidak memungkinkan, ujung dalam ditindih pemberat yang memang dibuat untuk itu (blok beton cetak atau counterweight pabrikan) — bukan karung pasir, drum air, atau material bangunan lepas. Kelemahannya tetap ada — pemberat bisa dipindah pekerja yang tidak paham fungsinya, dicuri, atau salah letak. Begitu pemberat berkurang, faktor keamanan terhadap guling langsung anjlok. Karena itu, kalau counterweight tetap dipakai, ia wajib difiksasi agar tak bisa dipindah, dihitung dengan faktor keamanan, dan diinspeksi rutin bahwa jumlahnya utuh.

Dua besaran yang paling menentukan: panjang proyeksi (outreach, ujung luar) dan panjang ekor (inboard, ujung dalam yang diamankan). Semakin panjang ekor relatif terhadap proyeksi, semakin ringan angkur/pemberat yang dibutuhkan — itulah kenapa desainer sedapat mungkin memperpanjang bagian dalam needle sebelum menambah pemberat. Momen di titik tumpu juga menjadi acuan memilih profil needle: pipa tubular biasa punya batas, dan untuk beban/proyeksi besar sering dipakai profil baja (H-beam/UNP) sebagai needle utama.

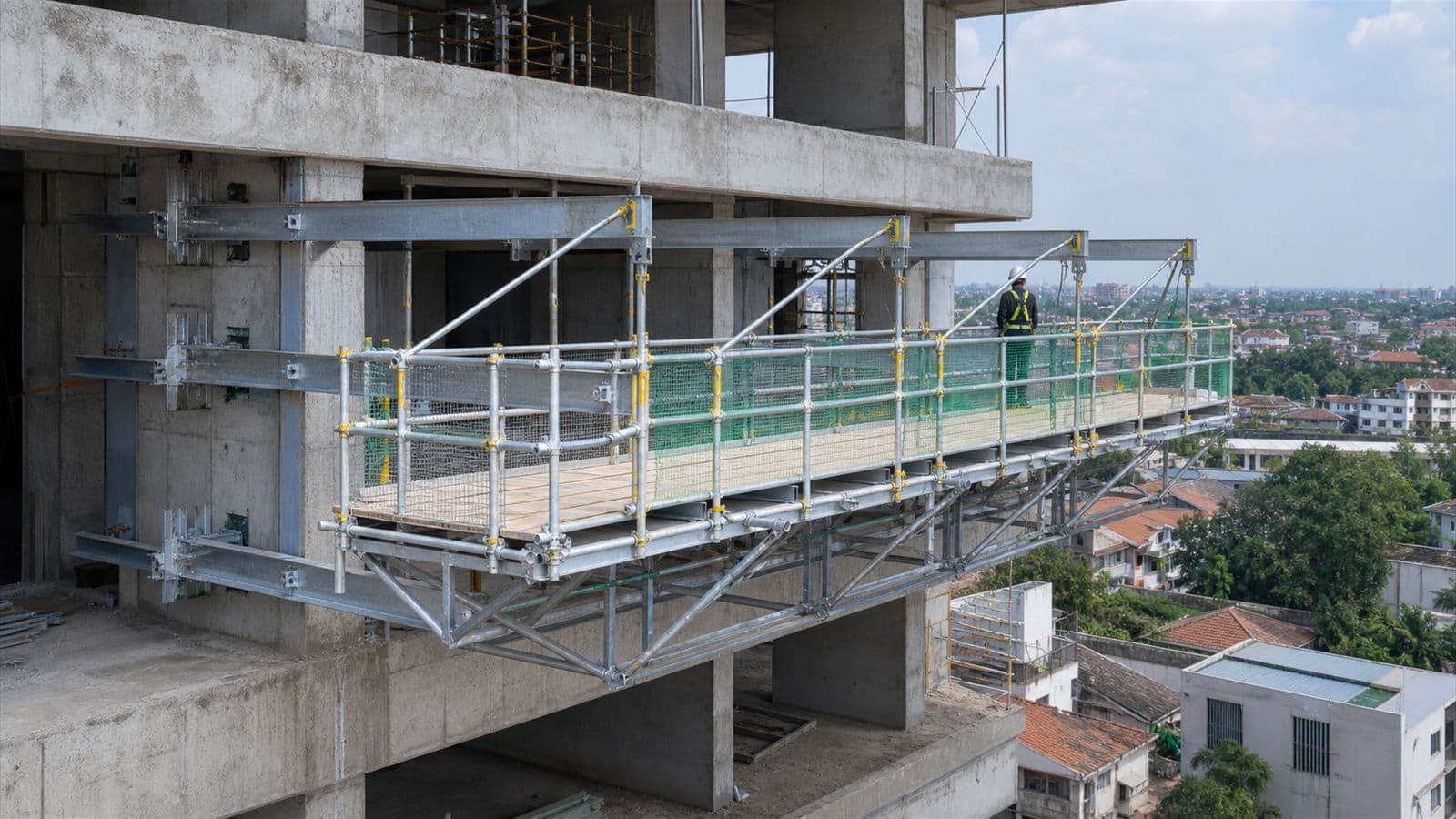

Kantilever paling sering dibangun dari sistem scaffolding tubular (pipa & coupler) karena fleksibilitasnya membentuk geometri menjorok yang tidak dilayani frame modular standar. Untuk proyeksi/beban besar, needle utama bisa memakai profil baja. Komponen intinya:

• Needle beam. Balok utama yang menjorok. Pipa tubular Ø48,3mm untuk beban ringan; profil baja (H-beam/UNP) untuk proyeksi panjang atau beban material.
• Angkur / tie-down. Baut tembus, chemical anchor, atau beam clamp di ujung dalam needle. Kapasitas tarik wajib bersertifikat, bukan asumsi.
• Counterweight (bila dipakai). Blok beton/pemberat terukur yang difiksasi, sebagai pengganti atau pelengkap angkur.
• Transom & ledger. Pipa melintang & memanjang yang mengikat needle-needle menjadi satu bidang platform dan mendistribusikan beban.
• Bracing diagonal. Menahan goyang lateral & efek angin — kritis karena kantilever tidak dikaku oleh kaki ke tanah.
• Coupler drop-forged. Right-angle & swivel coupler dengan torsi kencang ±50 Nm (angka uji EN 74-1; jangan dilebihkan). Sambungan adalah titik lemah, jadi QA coupler wajib.
• Platform + edge protection. Plank/steel deck rapat, plus guardrail, midrail, dan toe board di semua sisi terbuka — dan sering ditambah safety net di bawah karena ruang di bawah platform terekspos.

Dua konfigurasi yang paling umum: (1) cantilever satu sisi — needle ditumpu dan diamankan di satu sisi (tepi lantai bangunan), ujung lain menjorok bebas; (2) needle bridging dua tumpuan — needle ditumpu dua sisi (mis. dua tepi void/atrium) sehingga platform berada di bentang tengah. Konfigurasi kedua secara teknis lebih ke arah "jembatan sederhana" ketimbang kantilever murni, tapi sama-sama menuntut perhitungan bentang dan tumpuan yang benar.

Platform kerja umumnya diklasifikasi memakai kelas beban (acuan internasional BS EN 12811-1 — kelas 1–6 berasal dari standar Eropa ini, bukan dari SNI; lihat pembahasan beban kerja scaffolding & SNI). Untuk kantilever, poin pentingnya bukan sekadar kelas beban platform, tapi bahwa kapasitas keseluruhan sistem dibatasi oleh needle & angkur, bukan oleh pelat platform. Kelas beban di tabel berikut adalah acuan platform; kantilever lazimnya dijaga di kelas ringan–sedang kecuali needle dan tumpuannya memang dihitung untuk lebih.

Tabel berikut merangkum perbedaan karakter kantilever versus tower statis biasa, supaya keputusan awal lebih jernih:

Poin kunci yang sering terlewat: kantilever tidak boleh menahan beban lebih besar hanya karena platformnya kuat. Yang membatasi adalah needle dan angkur di belakangnya. Menumpuk material di ujung luar platform kantilever adalah kombinasi paling berbahaya — memperbesar beban justru di titik dengan lengan momen terpanjang.

Ilustrasi kasar berikut hanya untuk membangun intuisi angka — bukan desain dan bukan penawaran. Skenario: waterproofing & perbaikan tepi balkon lantai 4 sebuah gedung di Jakarta. Di bawah titik kerja ada taman kering dan kanopi entrance yang tidak boleh dibebani, sehingga tower dari tanah tidak memungkinkan. Butuh satu platform kantilever dengan proyeksi keluar ±1,2 m.

Gambaran momen (disederhanakan)

Andai beban rencana di ujung platform (pekerja + peralatan ringan) diwakili ±3 kN dengan proyeksi 1,2 m, dan ekor dalam needle 1,8 m (1,5× proyeksi, batas minimum OSHA 1926.452(i)(1)). Memakai faktor keamanan 4 terhadap guling:

Gambaran biaya sewa material (tarif publish Ambaja)

Estimasi kasar kebutuhan material sewa untuk satu bay platform kantilever kecil, memakai sistem tubular dan aksesoris. Biaya jasa pasang-bongkar tidak dimasukkan karena sifatnya menyesuaikan skala & kompleksitas (quote per project):

Kebutuhan material kantilever kecil memang sedikit (±12 set), tetapi sewa bulanan Tubular punya minimum order 100 set, jadi tagihannya tidak ikut kecil. Untuk pekerjaan singkat, sewa harian Tubular Rp 3.000/set/hari (minimum 20 set, penagihan minimal 7 hari: 20 × Rp 3.000 × 7 = Rp 420.000) biasanya lebih masuk akal. Semua angka belum termasuk PPN 11%, ongkos kirim, dan deposit. Untuk kantilever, komponen terbesar biaya tetap bergeser ke engineering, angkur, dan jasa pasang yang butuh scaffolder kompeten — bukan lamanya sewa. Diskusikan lingkupnya lewat jasa pasang-bongkar Ambaja supaya konfigurasinya dibahas sejak awal; desain needle dan angkur tetap disahkan engineer struktur proyek sebelum eksekusi.

Karena kegagalan kantilever berarti platform terguling utuh dari ketinggian — bukan sekadar satu pekerja tergelincir — disiplin keselamatannya lebih ketat dari scaffolding akses biasa. Rangkaian minimum yang kami anggap wajib:

• Desain & gambar kerja engineer. Perhitungan needle, angkur, counterweight, dan bracing disahkan engineer struktur / temporary works designer sebelum material dinaikkan. Tidak ada versi "pasang dulu, hitung belakangan".
• Verifikasi angkur. Titik angkur diuji tarik (pull-out test) kalau ke beton, atau dipastikan kapasitas beam clamp/baut sesuai spesifikasi. Angkur adalah nyawa sistem — tidak boleh berbasis asumsi.
• Scaffolder kompeten & supervisi. Permenaker No. 9 Tahun 2016 mewajibkan tenaga kerja yang kompeten dan berwenang (Pasal 31–33), sedangkan ketentuan tenaga kerja bidang perancah diatur tersendiri (Pasal 34) — rujukannya Lisensi K3 Teknisi/Supervisor Perancah, dengan TKBT sebagai pelengkap; TKPK khusus akses tali. Bila RKS mensyaratkan lisensi tertentu, sampaikan sejak awal agar daftar pekerja dan bukti kompetensinya disiapkan. Kantilever bukan pekerjaan tukang harian tanpa pengalaman perancah.
• Edge protection penuh + harness + safety net. Guardrail, midrail, toe board di semua sisi terbuka; full body harness double lanyard terkait ke angkur minimal 15 kN (Permenaker 9/2016 Pasal 28) selama pemasangan, pembongkaran, dan setiap kerja dengan potensi jatuh; jaring pengaman di bawah sebagai lapisan tambahan karena ruang di bawah platform terekspos ke jalan/void.
• Batas beban jelas & tag. Kelas beban, jumlah pekerja simultan, dan larangan menimbun material di ujung luar ditulis di scaffold tag — disiplin tag sama seperti scaffolding biasa, tapi angka bebannya lebih konservatif.
• Inspeksi berkala counterweight/angkur. Kalau pakai pemberat, cek rutin jumlahnya utuh & tidak dipindah; kalau angkur, cek tidak ada kelonggaran. Re-inspeksi dijadwalkan, tidak menunggu ada masalah.
• Protokol cuaca. Angin kencang memperbesar gaya lateral pada struktur menjorok; hentikan pekerjaan & amankan platform saat angin/petir, dan hindari terpal yang jadi layar angin (sail effect).

Kantilever bukan satu-satunya jalan untuk area sulit. Kalau titik angkur tak memadai, durasi terlalu singkat untuk desain khusus, atau bebannya terlalu berat, beberapa alternatif ini sering lebih tepat:

1. Suspended / hanging scaffold atau gondola. Platform digantung dari titik angkat di atap. Cocok kalau justru bagian atas yang punya struktur kuat, sementara bawah kosong (fasad gedung tinggi).
2. MEWP (boom lift / scissor lift). Alat akses bermesin bila akses jalan dan daya dukung permukaan di sekitarnya memadai. Cepat untuk pekerjaan berpindah-pindah dan durasi pendek, tanpa merakit struktur perancah.
3. Bracket scaffold. Untuk overhang dangkal, bracket yang menempel penuh ke fasad kadang cukup dan jauh lebih sederhana daripada kantilever penuh.
4. Redesain tower dengan needle transom pendek. Kadang cukup menambah proyeksi pendek pada tower statis yang tetap berdiri di tanah — masih terhitung, tanpa masuk ke kompleksitas kantilever murni.
5. Ubah metode kerja. Rope access untuk inspeksi/perbaikan titik, atau menggeser urutan konstruksi supaya area sulit dikerjakan saat masih bisa ditumpu dari bawah.

Keputusan akhir adalah kalkulasi engineering: geometri, beban, durasi, ketersediaan angkur, dan biaya total (bukan cuma harga sewa). Kadang tower biasa yang dipasang bertingkat dengan tie-in ke fasad sudah menyelesaikan sebagian besar masalah, dan kantilever hanya perlu untuk segmen kecil yang benar-benar menjorok. Semakin sedikit bagian yang menggantung tanpa tumpuan, semakin murah dan aman keseluruhan solusinya.
