Scaffolding Galvanis vs Cat: Ketahanan Karat & Umur Pakai

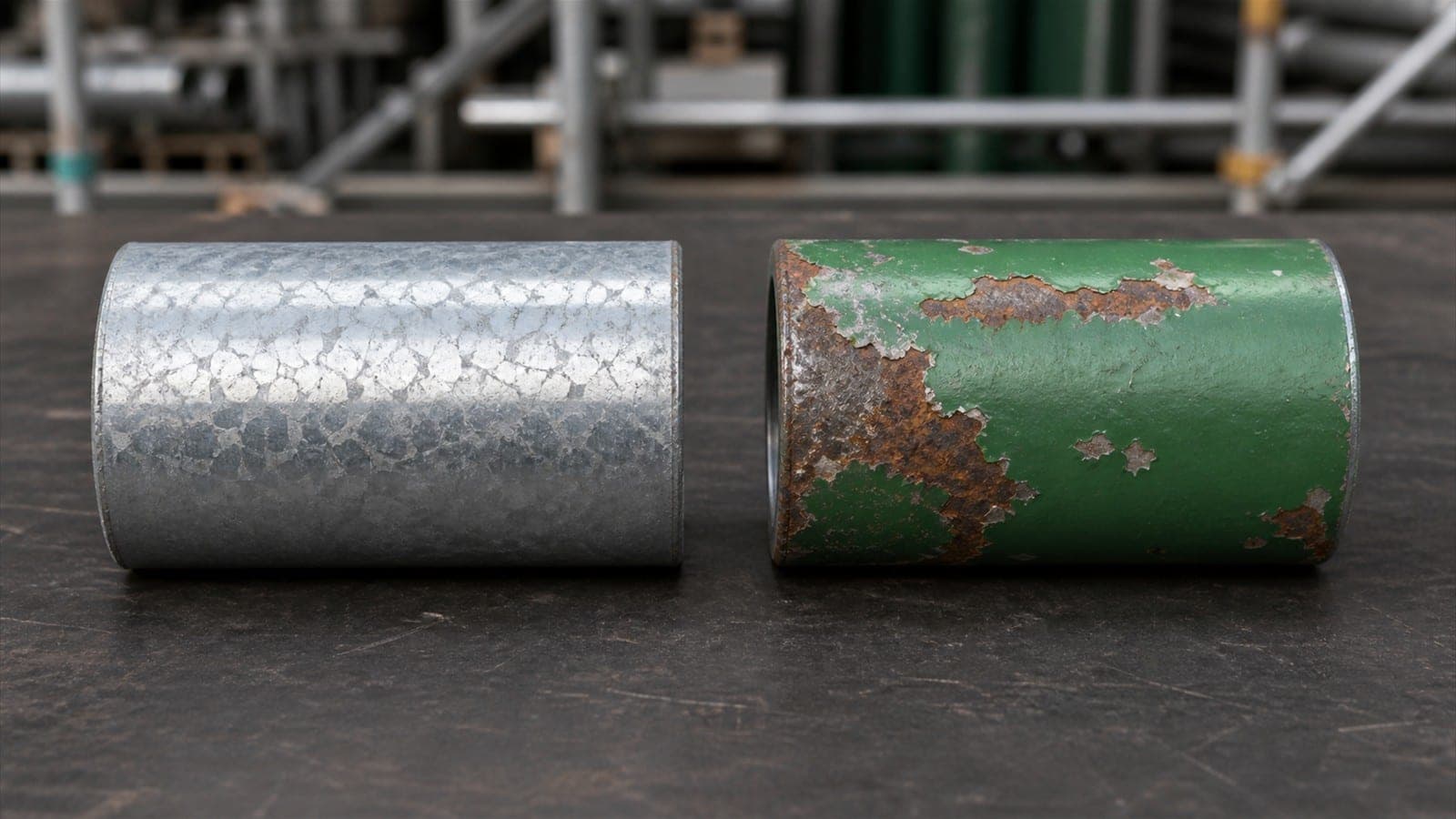

Semua pipa scaffolding berbahan dasar sama: baja karbon. Yang membedakan umur pakainya bukan pipa-nya, tapi lapisan pelindung di permukaannya. Ada dua mekanisme proteksi yang secara fundamental berbeda, dan memahami keduanya adalah kunci sebelum bicara galvanis vs cat.

Proteksi barrier (penghalang) bekerja dengan cara memisahkan baja dari udara & air. Cat dan powder coating masuk kategori ini. Selama filmnya utuh 100%, baja aman. Masalahnya, scaffolding adalah alat yang dibongkar-pasang puluhan kali, dilempar ke truk, ditumpuk, dan beradu dengan material lain. Sekali film tergores, terbentur, atau retak di sudut lasan, air langsung menyentuh baja telanjang — dan yang lebih buruk, karat menjalar ke samping di bawah lapisan cat yang masih menempel (dikenal sebagai undercutting / filiform). Cat tidak punya kemampuan "menyembuhkan" luka.

Proteksi katodik (sacrificial) bekerja secara elektrokimia. Zinc pada galvanis bersifat lebih anodik daripada baja, artinya di sebuah sel korosi zinc akan terkorosi lebih dulu untuk melindungi baja di sekitarnya. Efek praktisnya: kalau lapisan galvanis tergores hingga baja terekspos beberapa milimeter, zinc di sekelilingnya tetap melindungi baja itu — karat tidak langsung menyerang. Inilah alasan galvanis unggul di dunia nyata scaffolding yang penuh benturan, bukan di lab yang steril.

Perlu ditegaskan sejak awal: finishing tidak mengubah kekuatan struktural pipa (itu ditentukan diameter, tebal dinding, dan mutu baja sesuai SNI 8987:2021). Finishing menentukan daya tahan waktu — seberapa lama pipa mempertahankan dimensi dan integritasnya sebelum korosi menggerogoti tebal dinding. Kalau Anda masih memilah jenis sistem (Frame, Ringlock, Kwikstage), baca dulu perbedaan Frame, Ringlock & Kwikstage; artikel ini fokus khusus ke lapisan permukaannya. Detail komponen per jenis bisa Anda telusuri di halaman komponen scaffolding.

Di pasar scaffolding Jabodetabek Anda akan menemukan tiga finishing dominan. Urutan dari yang paling tahan ke paling rentan:

A. Hot-Dip Galvanis (HDG)

Komponen yang sudah selesai difabrikasi (sudah dilas, dibor, dibentuk) dicelupkan seluruhnya ke dalam bak zinc cair bersuhu ±450°C. Reaksi metalurgi membentuk beberapa lapisan paduan zinc-besi yang terikat ke baja, bukan sekadar menempel. Karena dicelup setelah jadi, seluruh permukaan tersalut merata — termasuk sisi dalam pipa, lasan, dan ujung potongan. ASTM A123/A123M menetapkan ketebalan lapisan minimum menurut kategori material dan tebal dinding baja (sistem grade), bukan satu rentang universal — untuk kategori pipa & tubing minimumnya sekitar 45 mikron pada dinding tipis dan naik ke sekitar 75 mikron pada dinding tebal yang khas scaffold tube. Pada praktiknya scaffold tube HDG umum terukur di ±45–86 mikron, tergantung tebal dinding. Lapisan setebal ini plus proteksi katodik membuatnya jadi standar de-facto untuk sewa jangka panjang dan lingkungan agresif.

B. Pre-Galvanis (Mill-Galvanized)

Di sini yang digalvanis adalah coil baja secara kontinu di pabrik, SEBELUM dipotong, dibentuk, dan dilas jadi komponen. Lapisannya jauh lebih tipis — tipikal ±15–30 mikron (contoh kelas G90 setara ±19 mikron per sisi). Karena penggalvanisan terjadi sebelum fabrikasi, setiap area yang dilas atau dipotong setelahnya menjadi baja telanjang tanpa zinc. Hasilnya: pipa badannya mengkilap rapi, tapi karat muncul lebih dulu tepat di titik las dan ujung potongan. Pre-galvanis adalah kompromi harga-yang-masuk-akal untuk pemakaian menengah asalkan sambungannya di-touch-up dan diinspeksi.

C. Cat / Powder Coating

Baja mentah (kadang hanya dengan primer) dilapisi cat basah yang disemprot, atau serbuk powder yang direkatkan secara elektrostatik lalu dipanggang di oven. Ketebalan film cat basah tipikal ±30–60 mikron, sedangkan powder coating bisa ±60–120 mikron dan lebih rapat. Powder coating memang lebih tangguh dari cat basah, tapi keduanya tetap barrier murni tanpa proteksi katodik. Kelebihannya nyata: murah, bebas pilih warna (memudahkan color-coding milik/rental), dan rapi secara visual — sehingga sering menutupi kondisi baja di bawahnya. Justru di sinilah risikonya untuk penyewa yang tidak teliti.

Catatan: mikron (µm) = 1/1.000 mm. Kolom galvanis di atas adalah ketebalan tipikal di lapangan, bukan "rentang minimum". ASTM A123/A123M mematok ketebalan minimum menurut kategori material & tebal dinding (grade) — untuk pipa/tube berkisar ~45 mikron (dinding tipis) sampai ~75 mikron (dinding tebal), dan khusus batch hot-dip setelah fabrikasi; pipa continuous/pre-galvanized berada di luar cakupan A123. Angka pre-galvanis & cat adalah rentang praktik pasar, bukan spesifikasi tunggal. Rujukan: ASTM A123/A123M-24. Untuk sistem modular yang biasanya di-galvanis seperti Ringlock, spesifikasinya bisa Anda lihat di sewa Ringlock, sementara aksesori dudukan seperti U-Head & Jack Base dibahas di halaman aksesoris.

Indonesia adalah medan uji korosi yang berat: kelembapan tinggi sepanjang tahun, suhu hangat, curah hujan besar, dan garis pantai panjang yang membawa salt-spray. Standar internasional ISO 9223:2012 mengklasifikasikan keagresifan atmosfer ke dalam kategori korosivitas C1 (sangat rendah) sampai CX (ekstrem), dan memberi laju korosi zinc tahun pertama untuk tiap kategori. Ini alat yang berguna untuk memperkirakan berapa cepat lapisan galvanis akan "dimakan" di lokasi tertentu.

Sebagian besar wilayah urban Jakarta masuk kategori C3 (sedang). Area dekat jalan raya padat, kawasan industri ringan, dan lingkungan ber-polusi-tinggi naik ke C4 (tinggi). Sedangkan proyek di pesisir — Ancol, Marunda, kawasan reklamasi PIK — dan area industri berat bisa mencapai C5 (sangat tinggi) karena salt-spray dan sulfur mempercepat korosi zinc beberapa kali lipat.

Kolom umur lapisan adalah perkiraan kasar (ketebalan ÷ laju korosi tahun pertama). Dalam praktik, patina zinc yang terbentuk memperlambat laju di tahun-tahun berikutnya, jadi angka ini bersifat konservatif dan indikatif — bukan garansi. Umur pakai riil scaffolding lebih sering dibatasi abrasi mekanis daripada korosi murni.

Sekarang bandingkan dengan cat. Pada baja yang hanya dicat, begitu film terluka, baja di iklim C3–C5 bisa berkarat pada laju puluhan mikron per tahun — jauh lebih cepat dari zinc, dan tanpa efek "pengorbanan" yang memperlambatnya. Ditambah hujan tropis yang membuat air menggenang di celah sambungan dan salt-spray yang menembus goresan halus, scaffolding cat di proyek pesisir bisa menampakkan karat merah aktif di titik goresan dan sambungan (bukan sekadar noda permukaan) dalam hitungan bulan, bukan tahun. Fenomena mutu material & galvanis ini juga dibahas dari sisi procurement di scaffolding lokal vs impor.

Umur pakai finishing tidak berdiri sendiri — ia berinteraksi dengan cara alat diperlakukan. Tiga faktor yang paling menentukan: laju korosi lingkungan (bagian 03), intensitas abrasi mekanis (bongkar-pasang, gesekan, benturan), dan kualitas perawatan (touch-up, penyimpanan, drainase).

Beban maintenance per finishing

• Galvanis (HDG): perawatan mendekati nol. Kalaupun ada goresan besar sampai baja, cukup spot-repair dengan cat kaya-zinc (zinc-rich) atau zinc-spray yang mengembalikan proteksi katodik lokal. Tidak perlu cat ulang menyeluruh sepanjang umurnya.
• Pre-galvanis: perawatan ringan-menengah. Fokus di titik las & ujung potongan — perlu touch-up berkala (mis. tiap 1–2 tahun tergantung exposure) supaya karat sambungan tidak menjalar ke badan pipa.
• Cat / powder: perawatan berat & berulang. Setiap goresan adalah titik masuk karat; realistis butuh pengecatan ulang menyeluruh tiap 1–2 tahun di lingkungan lembap, plus penggantian pipa yang sudah pitting. Powder coating memperpanjang siklus ini dibanding cat basah, tapi tidak menghilangkannya.

Ini menjelaskan kenapa vendor sewa scaffolding yang serius menstandarkan armada ke galvanis: bukan gengsi, tapi ekonomi operasional. Armada galvanis berputar antar proyek bertahun-tahun tanpa turun ke bengkel pengecatan, sementara armada cat menyita biaya cat, tenaga, dan downtime berulang — biaya yang pada akhirnya menempel ke tarif atau ke kualitas unit yang dikirim.

"Di gudang, aturan grading kami sederhana: pipa yang catnya menutupi karat otomatis turun kelas, karena begitu diamplas biasanya ketahuan pitting-nya. Galvanis yang cuma buram karena patina justru masih sehat. Jangan tertipu tampilan mengkilap — yang penting logam di bawah lapisan, bukan warnanya."

Ini pertanyaan yang paling sering muncul: kalau galvanis lebih tahan, pasti lebih mahal — seberapa jauh selisihnya? Jawabannya beda antara skema sewa dan skema beli.

Untuk penyewa: tarif per sistem, bukan per finishing

Di Ambaja, tarif sewa dipatok per jenis sistem, bukan per lapisan. Sebagai acuan harga publish: Frame Rp 25.000/set/bulan, Ringlock Rp 35.000/set/bulan, Kwikstage Rp 45.000/set/bulan, dan skema harian Frame Rp 2.500/set/hari (dengan minimum penagihan 7 hari), semuanya belum termasuk PPN 11%. Angka-angka itu sudah mencerminkan stok yang lolos QA di gudang — jadi penyewa tidak membayar "biaya galvanis" terpisah. Rincian tarif bulanan lengkap ada di harga sewa bulanan.

Yang justru harus diwaspadai adalah tawaran yang jauh di bawah pasar. Vendor yang mengirim stok cat penutup-karat dengan tarif miring memindahkan risikonya ke penyewa: unit ditolak saat inspeksi masuk, sambungan meragukan, downtime menunggu penggantian, dan sengketa saat serah-terima akhir. "Hemat" di depan sering jadi mahal di belakang.

Untuk pembeli/investasi armada: hitung biaya per tahun, bukan harga muka

Kalau Anda kontraktor yang mempertimbangkan membeli armada sendiri, harga muka menyesatkan. Yang benar adalah biaya kepemilikan per tahun = harga beli ÷ umur pakai + biaya maintenance tahunan. Tabel di bawah ilustrasi indikatif per set Frame (angka pasar, bukan penawaran jual — Ambaja hanya menyewakan):

*Referensi ±Rp 650.000/set adalah nilai cost-replacement pasar primary yang Ambaja pakai sebagai harga ganti bila unit hilang atau rusak permanen — bukan dasar besaran deposit, yang dihitung 10–20% dari nilai sewa. Angka pre-galvanis & cat adalah estimasi rentang pasar untuk ilustrasi, bukan penawaran. Umur pakai mengasumsikan lingkungan C3–C4; di pesisir (C5) umur cat bisa lebih pendek lagi.

Bacanya begini: galvanis lebih mahal ±20–30% di muka, tapi karena umur pakainya 3–5 kali lebih panjang dan maintenance-nya mendekati nol, biaya per tahunnya bisa separuh atau kurang dari finishing cat. Untuk armada yang dipakai terus-menerus, galvanis hampir selalu menang secara total cost of ownership. Cat baru masuk akal untuk kebutuhan spesifik (lihat bagian 07). Kalau Anda sedang menimbang sistem apa yang tepat sebelum bicara finishing, referensi cepatnya ada di Frame vs Ringlock: pilih mana.

Anda tidak perlu laboratorium untuk membedakan finishing saat menerima kiriman. Berikut ciri visual dan uji sederhana yang bisa dilakukan supervisor di site dalam hitungan menit.

Empat uji cepat di site

1. Uji gores tersembunyi. Pilih titik yang tidak terlihat (mis. sisi dalam ledger), gores pelan dengan koin atau ujung obeng. Muncul kilau perak = zinc (galvanis). Muncul warna gelap / kecokelatan atau lapisan primer = cat. Ini uji paling cepat dan paling menentukan.
2. Inspeksi lasan & ujung potong. Cek 5–10 komponen acak. Kalau lasan dan ujung pipa mulus tersalut merata, kemungkinan HDG. Kalau lasan tampak baja mentah / sudah berbintik karat sementara badan pipa mengkilap, itu ciri khas pre-galvanis. Kalau semua tertutup warna cat rapi, curigai finishing cat dan lanjut ke uji gores.
3. Cek bagian dalam ujung pipa. Intip lubang ujung pipa. HDG menyalut sisi dalam dengan zinc keabuan; pre-galvanis hanya bersalut zinc tipis di sisi dalam dengan bibir potong telanjang, sedangkan cat umumnya membiarkan bagian dalam telanjang atau berkarat — indikator kuat bahwa proteksinya dangkal.
4. Uji tembaga sulfat (opsional, semi-lab). Teteskan larutan tembaga sulfat (CuSO₄) di titik bersih: pada baja telanjang/tergores tembaga langsung mengendap jadi lapisan kemerahan dalam detik; pada zinc butuh beberapa aplikasi berulang sebelum tembaga mengendap. Berguna untuk memastikan ada-tidaknya lapisan zinc. Untuk verifikasi ketebalan yang presisi, gunakan coating thickness gauge (elcometer) yang membaca langsung dalam mikron.

Cat bukan "musuh". Ada konteks di mana finishing cat (terutama powder coating) masih rasional — asalkan keputusannya sadar risiko, bukan karena tertipu harga miring.

• Pemakaian indoor kering. Fit-out interior, shoring di dalam gedung ber-atap, atau akses maintenance dalam ruangan — tanpa exposure hujan dan salt-spray, kelemahan barrier cat jauh berkurang.
• Sewa durasi pendek di musim kemarau. Untuk pekerjaan beberapa minggu di cuaca kering, korosi belum sempat jadi masalah — selama komponen dikembalikan sebelum musim hujan tiba.
• Non-struktural / konsekuensi rendah. Perancah display, rangka dekorasi ringan sementara, atau akses kerja ringan berketinggian rendah, dengan inspeksi rutin dan tanpa pitting.
• Sistem duplex (galvanis + cat) — ini yang terbaik. Pipa hot-dip galvanis yang dilapisi cat di atasnya menggabungkan proteksi katodik zinc dengan barrier cat plus kemudahan color-coding. Umur gabungannya bersifat sinergis — lebih panjang dari sekadar menjumlahkan keduanya. Kalau Anda melihat scaffolding berwarna yang di bawah catnya ternyata galvanis, itu bukan finishing cat murni, melainkan duplex.

Kalau ragu menilai kondisi dan finishing armada, serahkan ke tim yang tiap hari meng-grade material. Layanan jasa pasang-bongkar Ambaja serta stok yang lolos QA di sewa Frame bisa jadi jalan pintas supaya Anda tidak perlu jadi ahli metalurgi hanya untuk memastikan pipa yang naik ke proyek benar-benar sehat.
