UTM vs TM-3 & SRGI2013: Sistem Koordinat Survey

Peta Cepat: UTM, TM-3, dan SRGI2013 dalam Satu Tabel

Tiga istilah ini muncul berulang di TOR, berita acara, sertifikat, dan file CAD — tapi jarang dijelaskan tegas, dan sering dipakai seolah bisa dipertukarkan. Padahal dua di antaranya (UTM, TM-3) adalah sistem proyeksi, sementara SRGI2013 adalah datum. Membedakan keduanya adalah langkah pertama supaya tidak salah kaprah:

Analogi paling mudah: datum adalah “dari mana kita mengukur” (titik nol, bentuk bumi, dan pada tahun berapa), sedangkan proyeksi adalah “bagaimana kita menggambar bumi bulat ke kertas datar”. Anda tidak bisa punya koordinat X-Y yang bermakna tanpa menyebut keduanya. Menuliskan “E 699.200, N 9.314.300” tanpa keterangan proyeksi dan datum sama saja seperti menulis harga “25.000” tanpa menyebut mata uang.

UTM: Zona 6 Derajat untuk Pemetaan & Engineering

UTM (Universal Transverse Mercator) membagi bumi menjadi 60 zona memanjang utara-selatan, masing-masing selebar 6 derajat bujur. Zona dinomori 1–60 dari 180 derajat bujur barat ke timur; Indonesia terbentang dari zona 46 sampai 54. Wilayah di utara khatulistiwa (misalnya Aceh, Medan, Manado) memakai imbuhan “N” (North), sedangkan wilayah di selatannya — termasuk seluruh Jawa — diberi imbuhan huruf “S” (South) — misalnya 48S untuk Jakarta.

Di tiap zona, UTM memakai silinder transversal sekant — silinder yang memotong bumi di dua garis di kiri-kanan meridian sentral, bukan sekadar menyinggung satu garis di meridian sentral. Justru karena sekant itulah faktor skala di meridian sentral dibuat 0,9996 (di bawah 1): di garis tengah zona jarak peta sengaja dibuat 0,04% lebih pendek dari jarak sebenarnya (sekitar −40 cm per kilometer), skala membesar ke arah tepi, melewati tepat 1,0 di dua garis sekan, lalu lebih besar dari 1,0 di tepi zona. Parameter standar UTM lainnya: false easting 500.000 m (supaya nilai easting selalu positif) dan false northing 10.000.000 m untuk zona selatan (supaya northing tidak negatif di bawah khatulistiwa). Parameter dan rumus proyeksi ini diuraikan, antara lain, di USGS Bulletin 1642 (G.D. Newton, Computer Programs for Common Map Projections).

Kenapa UTM jadi default engineering

• Universal & konsisten global. Software GIS, receiver GNSS, dan citra satelit seperti Sentinel-2 (yang dirilis dalam UTM/WGS84) sama-sama bertumpu pada WGS84, sehingga UTM/WGS84 menjadi lingua franca; Google Earth/KML sendiri memakai lintang-bujur WGS84, bukan UTM.
• Zona lebar = sedikit pergantian zona. Proyek regional besar jarang menyeberang zona 6 derajat, jadi satu sistem cukup untuk area luas.
• Cocok untuk topografi & volumetri. Deliverable survey topografi dan LiDAR drone Ambaja umumnya diserahkan dalam UTM 48S datum SRGI2013 (elipsoid WGS84) karena mengalir mulus ke Civil 3D dan QGIS.

Ingat: UTM adalah proyeksi, bukan datum. “WGS84 / UTM zone 48S” menyebut datum (WGS84) plus proyeksi (UTM 48S) sekaligus. Menyebut “UTM” saja belum lengkap sampai datumnya (WGS84, DGN95, atau SRGI2013) ikut dinyatakan.

TM-3: Zona 3 Derajat, Standar BPN untuk Pendaftaran Tanah

TM-3 (Transverse Mercator 3 derajat) adalah turunan UTM yang dipakai Badan Pertanahan Nasional (BPN/ATR) untuk pengukuran dan pendaftaran bidang tanah sejak 1997. Idenya sederhana: membelah tiap zona UTM 6 derajat menjadi dua zona selebar 3 derajat. Karena zonanya separuh lebih sempit, titik mana pun berada lebih dekat ke meridian sentral zonanya, sehingga distorsi skala jauh lebih kecil — persis yang dibutuhkan untuk pengukuran luas dan batas bidang yang harus akurat.

Parameter TM-3 berbeda dari UTM: faktor skala 0,9999 di meridian sentral (hanya −10 cm per kilometer, seperempat distorsi UTM), false easting 200.000 m, false northing 1.500.000 m, dan latitude of origin 0 derajat. Elipsoidnya tetap WGS84. Penomoran zona memakai format desimal zona.sub: satu zona UTM (misalnya 48) pecah menjadi TM-3 48.1 (belahan barat) dan 48.2 (belahan timur). Meridian sentral tiap zona TM-3 berjarak 1,5 derajat di barat dan timur meridian sentral zona UTM induknya.

Kenapa BPN memilih TM-3

• Distorsi kecil = luas & jarak lebih setia. Untuk sertifikat tanah, selisih luas beberapa promil bisa jadi sengketa; TM-3 menekan distorsi itu.
• Skala besar (1:10.000 dan lebih detail). TM-3 dirancang untuk peta bidang skala besar, bukan peta regional.
• Standar legal kadastral. Dokumen boundary survey & pemecahan lahan yang hendak ditumpangkan ke data BPN sebaiknya juga disiapkan dalam TM-3, karena gambar ukur dan basis data pertanahan memakai TM-3; pengukuran kadastral resminya tetap dilakukan Kantor Pertanahan/KJSB, di luar layanan Ambaja.

Konsekuensinya di lapangan: satu proyek yang menyentuh dua ranah — teknis (topografi, desain) dan legal (sertifikat) — sering hidup di dua sistem sekaligus. Tim engineering memakai UTM, tim legal/PPAT memakai TM-3. Di sinilah “koordinat tidak cocok” lahir, dan kita bahas tuntas di bagian berikutnya.

UTM vs TM-3: Distorsi, Zona, dan Parameter Berhadapan

Inti perbedaannya bermuara ke satu trade-off klasik proyeksi peta: zona lebih lebar = lebih praktis tapi distorsi lebih besar; zona lebih sempit = lebih akurat tapi lebih sering ganti zona. UTM memilih praktis, TM-3 memilih akurat. Tabel berikut menyandingkan parameternya:

Perlu ditegaskan: tidak ada yang “lebih benar” secara mutlak. UTM tepat untuk peta regional dan integrasi data global; TM-3 tepat untuk bidang tanah skala besar. Kesalahan bukan pada memilih salah satu, melainkan mencampur keduanya dalam satu perhitungan tanpa reproyeksi.

Zona untuk Jabodetabek: UTM 48S & TM-3 48.2 (Lengkap EPSG)

Wilayah layanan inti Ambaja — Jakarta, Bogor, Depok, Tangerang, Bekasi, plus Karawang dan Cikarang — semuanya berada di antara bujur 105°–108° timur. Itu berarti:

• UTM zona 48S (meridian sentral 105°, cakupan 102°–108°E). Karawang dan Cikarang (± 107°E) masih aman di zona 48S.
• TM-3 zona 48.2 (meridian sentral 106,5°, cakupan 105°–108°E). Jakarta (± 106,8°E) hanya sekitar 0,3° dari meridian sentral zona ini, dengan faktor skala ≈ 0,99991 (sekitar −9 cm/km); distorsi nol justru jatuh di dua garis sekan ±0,8° dari meridian sentral (sekitar 105,7°E dan 107,3°E).

Kode EPSG penting untuk memastikan software membaca proyeksi + datum yang benar. Jangan mengetik parameter manual kalau kode EPSG resmi tersedia — pilih dari katalog:

Dua catatan praktis. Pertama, datum resmi SRGI2013 punya kode UTM sendiri di katalog EPSG — SRGI2013 / UTM zone 48S = EPSG 9488 (EPSG 11278 untuk SRGI2013 epoch 2021.0) — tetapi belum ada kode EPSG untuk TM-3 ber-datum SRGI2013, sehingga TM-3 48.2 di atas SRGI2013 didefinisikan dengan parameter PMNA/KBPN 3/1997 Pasal 3 (meridian sentral 106,5°, faktor skala 0,9999, false easting 200.000 m, false northing 1.500.000 m); karena SRGI2013 dan DGN95 sama-sama berbasis WGS84, selisih koordinat proyeksinya kecil, tapi label datum tetap wajib benar di metadata file. Kedua, receiver GPS/GNSS “mentah” biasa melaporkan WGS84 (EPSG 32748 untuk UTM 48S) — pastikan di-align ke datum kerja proyek sebelum dipakai untuk stake-out presisi.

Aturan lapangan Ambaja: sebelum menerima atau mengirim file, tim surveyor selalu memverifikasi tiga baris di header — proyeksi (UTM 48S / TM-3 48.2), kode EPSG (atau parameter proyeksi bila kodenya belum ada, seperti TM-3 ber-datum SRGI2013), dan datum (SRGI2013, DGN95, atau WGS84 — sesuai yang diminta). Kalau salah satu kosong, file dikembalikan untuk dilengkapi, bukan ditebak.

SRGI2013: Datum Resmi Indonesia Pengganti DGN95

SRGI2013 (Sistem Referensi Geospasial Indonesia 2013) adalah sistem referensi geospasial tunggal nasional yang ditetapkan lewat Peraturan Kepala Badan Informasi Geospasial (BIG) Nomor 15 Tahun 2013, sebagai turunan mandat UU No. 4 Tahun 2011 tentang Informasi Geospasial (sebagaimana telah diubah dengan UU No. 6 Tahun 2023); kini SRGI juga diatur Peraturan BIG Nomor 13 Tahun 2021 (pelaksanaan PP 45/2021), yang mewajibkan SRGI2013 sebagai acuan posisi setiap penyelenggaraan informasi geospasial. SRGI2013 resmi menggantikan DGN95 (Datum Geodesi Nasional 1995) dan semua sistem yang lebih lama.

Karakteristik teknisnya yang wajib dipahami owner dan konsultan:

• Terikat kerangka global ITRF2008 dengan sistem referensi ITRS dan elipsoid WGS84 (a = 6.378.137 m; 1/f = 298,257223563).
• Epoch referensi 2012.0 (1 Januari 2012) — inilah “tanggal foto” koordinat awal yang menjadi acuan.
• Semi-dinamis. Nilai koordinat diperlakukan sebagai fungsi waktu untuk mengakomodasi pergerakan lempeng tektonik dan deformasi kerak bumi — beda mendasar dari DGN95 yang statis.
• Direalisasikan lewat jaringan InaCORS (Indonesia Continuously Operating Reference Station) milik BIG yang merekam posisi GNSS 24/7 sebagai kerangka titik kontrol nasional.

Karena SRGI2013 dan DGN95 sama-sama berbasis WGS84, selisih koordinatnya relatif kecil (orde desimeter) dan sering diabaikan untuk pekerjaan skala kecil. Namun untuk survei presisi tinggi — stake-out struktur, monitoring deformasi, atau boundary yang harus match dengan basis data BPN elektronik — perbedaan datum dan terutama epoch bisa jadi penentu apakah data “nyambung” atau bergeser beberapa sentimeter.

Perlu dicatat pula bahwa SRGI2013 sendiri terus dimutakhirkan: realisasi epoch 2012.0 terikat ITRF2008, sedangkan pemutakhiran epoch 2021 terikat ITRF2014. Artinya menyebut “SRGI2013” saja belum menutup semua ambiguitas — untuk pekerjaan teliti, epoch juga harus disebut.

Epoch & Pergerakan Lempeng: Kenapa Waktu Ikut Menentukan

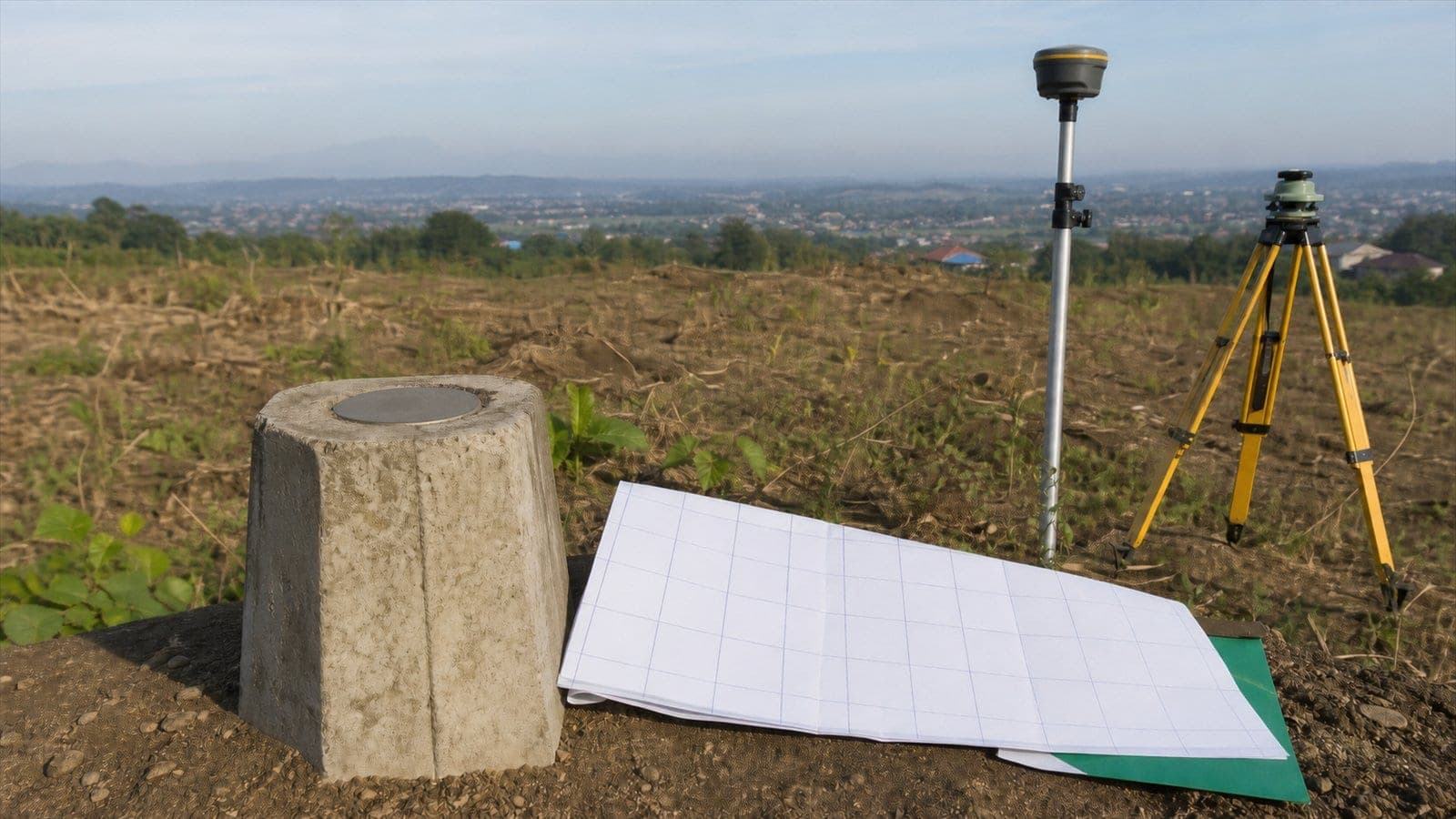

Bagi banyak orang, konsep “koordinat berubah terhadap waktu” terdengar aneh — bukankah tanah diam? Kenyataannya tidak. Kepulauan Indonesia duduk di pertemuan beberapa lempeng tektonik aktif, dan blok Sunda (tempat Jakarta berada) bergerak pada orde beberapa sentimeter per tahun. Dalam satu dekade, sebuah tugu bisa “berpindah” puluhan sentimeter relatif terhadap kerangka global — bukan karena tugunya dipindah, melainkan karena benuanya bergeser.

Di sinilah epoch masuk. Epoch adalah “stempel waktu” kapan sebuah koordinat berlaku. Datum statis lama (DGN95) mengabaikan ini; datum semi-dinamis (SRGI2013) merangkulnya. Konsekuensi praktisnya:

Karena itu pekerjaan presisi (RTK real-time via jaringan CORS, static post-processing, atau monitoring) harus mencantumkan epoch pengamatan, dan hasilnya direduksi ke epoch referensi proyek. Infrastruktur InaCORS milik BIG adalah tulang punggung yang membuat reduksi ini konsisten secara nasional — layanan setting-out & stake-out berakurasi milimeter bergantung pada rantai referensi yang benar dari CORS sampai patok.

Kenapa Koordinat “Tidak Cocok” Antar Dokumen

Skenario paling sering di meja rapat: gambar ukur BPN, hasil survey topografi konsultan, dan titik dari Google Earth “tidak nyambung” padahal objeknya sama. Sebelum menyalahkan surveyor, telusuri empat penyebab ini secara berurutan — biasanya salah satu (atau kombinasi) yang bermain:

Cara membaca gejala: kalau selisihnya ratusan ribu meter, hampir pasti beda proyeksi atau zona (UTM easting ± 500 ribuan, TM-3 ± 200 ribuan; northing UTM selatan ± 9 jutaan, TM-3 ratusan ribu). Kalau selisihnya kecil dan konsisten (beberapa desimeter searah), itu ciri beda datum. Kalau selisihnya kecil tapi acak, curigai beda epoch atau kualitas pengamatan. Diagnosis yang benar menghemat berjam-jam debat.

Angka UTM dan TM-3 di atas adalah ilustrasi yang dibulatkan untuk titik yang sama persis — perhatikan betapa jauhnya bedanya (easting 699 ribu vs 233 ribu; northing 9,31 juta vs 814 ribu). Inilah bukti visual kenapa dokumen “tidak cocok” padahal tidak ada yang salah ukur. Untuk nilai presisi, jangan hitung manual — pakai software ber-EPSG.

Cara Transformasi yang Benar (dan yang Dilarang)

Setelah tahu penyebabnya, solusinya adalah transformasi. Ada dua kelas transformasi yang berbeda sifat dan tidak boleh dicampur:

1. Reproyeksi (UTM ↔ TM-3) pada datum sama

Ini konversi matematis pasti — tidak ada perkiraan. Elipsoid dan datum tetap; yang berubah hanya cara memetakan ke bidang datar. Software GIS/CAD (QGIS, ArcGIS, Global Mapper, AutoCAD Map/Civil 3D) menanganinya otomatis begitu Anda menetapkan EPSG sumber dan EPSG target dengan benar. Contoh: dari DGN95 / UTM 48S (EPSG 23878) ke DGN95 / TM-3 48.2 (EPSG 23834).

2. Transformasi datum & epoch (DGN95 ↔ SRGI2013)

Ini melibatkan pergeseran kerangka referensi dan memakai model transformasi 3D (Bursa-Wolf) untuk beda datum, plus model deformasi/kecepatan untuk beda epoch. Karena parameternya resmi dan spesifik wilayah, gunakan layanan resmi web SRGI milik BIG (srgi.big.go.id) yang menyediakan transformasi koordinat dan nilai geoid — bukan angka tebakan.

Yang dilarang keras: menggeser koordinat secara manual dengan “offset perasaan” (misalnya mengurangi easting 466.000 m supaya angka UTM “jadi mirip” TM-3). Trik itu kelihatan berhasil di satu titik, lalu meleset makin jauh di titik lain karena distorsi proyeksi tidak linear. Gunakan reproyeksi ber-EPSG, selalu.

• Simpan metadata di setiap file. Header DWG/SHP/GeoTIFF wajib memuat EPSG dan datum. File tanpa metadata = bom waktu enam bulan lagi.
• Transformasi sekali di sumber, bukan berulang. Setiap transformasi menambah error pembulatan; tetapkan satu CRS kerja, transform data lain ke situ sekali.
• Verifikasi dengan titik kontrol. Setelah transformasi, cek beberapa titik ikat yang koordinatnya sudah pasti di kedua sistem.

Yang Wajib Diminta di TOR / KAK

Sebagian besar “drama koordinat” bisa dicegah di halaman pertama TOR (Terms of Reference / Kerangka Acuan Kerja). Menuliskan “pakai UTM” saja tidak cukup — dua vendor bisa menyerahkan koordinat berbeda yang sama-sama “benar” menurut asumsi masing-masing. Seksi ini sengaja membatasi diri pada baris koordinat saja; untuk struktur dokumen TOR yang utuh — 10 komponen wajib, kriteria penerimaan hasil, sampai contoh kerangka inline — pakai panduan menyusun SOW/TOR survey topografi sebagai rujukan utama. Untuk urusan sistem koordinat sendiri, cantumkan minimal lima baris berikut secara eksplisit:

Perhatikan yang sengaja tidak masuk tabel: enumerasi format file & daftar deliverable, dan interval kontur. Keduanya bukan ranah koordinat. Untuk urusan format (DWG/DXF, SHP, GeoTIFF, XYZ, point cloud) dan struktur laporan, rujuk format laporan survey topografi; untuk memilih angka interval kontur, rujuk cara memilih interval kontur. Di baris koordinat, yang wajib Anda kunci hanya proyeksi, zona, datum, epoch, sistem tinggi, dan titik ikat.

• Jangan campur ranah tinggi. Tinggi elipsoid (dari GNSS) dan tinggi ortometrik (dari geoid) bisa selisih puluhan meter di Jawa — sebut mana yang diminta.
• Minta dua sistem bila menyentuh legal. Kalau data teknis (UTM) akan dipakai untuk urusan sertifikat, minta deliverable ganda UTM + TM-3 sekalian.
• Wajibkan laporan CRS. Deliverable disertai lembar metadata: EPSG, datum, epoch, geoid model, dan metode pengikatan titik kontrol.

Begitu koordinat & datum terkunci, dua topik lanjutan biasanya menyusul: bagaimana data tinggi diolah jadi model permukaan — lihat beda DTM, DSM, dan DEM — dan bagaimana semuanya tampil di lembar peta jadi, termasuk cara membaca grid koordinat & garis kontur di cara baca peta topografi.

Skenario Konkret + Hitung Biaya (Harga Publish Ambaja)

Teori jadi jelas saat ditempel ke kasus. Berikut dua skenario yang sering kami temui di brief owner Jabodetabek, lengkap dengan konsekuensi memilih sistem yang salah.

Skenario A — Kavling 3.000 m² di Depok: topografi ketemu sertifikat

Owner punya kavling 3.000 m² dengan sertifikat lama (koordinat batas dalam TM-3 zona 48.2 dari gambar ukur BPN). Ia memesan survey topografi untuk desain rumah, dan surveyor menyerahkan peta dalam UTM 48S / WGS84. Saat arsitek menumpuk batas sertifikat ke peta topografi, batas “melompat” ratusan ribu meter ke arah timur-barat dan jutaan meter ke arah utara-selatan — terutama karena beda proyeksi (ditambah selisih datum orde desimeter), bukan salah ukur.

Poinnya: memesan reproyeksi + deliverable ganda di awal jauh lebih murah daripada revisi desain gara-gara batas meleset. Tarif topografi publish Ambaja mulai Rp 250/m² untuk lahan mulai 5.000 m², dengan minimum Rp 1,5 juta per proyek untuk lahan lebih kecil (deliverable peta + DWG/PDF), dan penyamaan sistem koordinat cukup diselesaikan di tahap pengolahan data — asal diminta di TOR sejak awal.

Skenario B — Boundary & rencana pemecahan 5.000 m² sebelum proses sertipikat

Developer memecah lahan 5.000 m² menjadi beberapa kavling dan butuh boundary & pemecahan lahan yang koordinatnya match dengan basis data BPN. Di sini sistem yang lazim bukan UTM, melainkan TM-3 zona 48.2. Yang wajib dilakukan sejak awal: ikuti CRS, datum, epoch, zona, dan format file yang diminta Kantor Pertanahan/KJSB setempat — persyaratannya bisa berbeda antar-kantor dan antar-workflow (sebagian gambar ukur historis memakai datum DGN95, sebagian sudah SRGI2013). Menyiapkan deliverable dalam sistem yang sama sejak awal memudahkan rencana kavling ditumpangkan ke peta bidang BPN tanpa transformasi ulang; data Ambaja tetap dokumen pendukung, bukan pengganti pengukuran resmi. Acuan tata cara pengukuran & pemetaan kadastral ada di PMNA/KBPN No. 3 Tahun 1997 sebagaimana diubah terakhir dengan Permen ATR/BPN No. 16 Tahun 2021, beserta petunjuk teknis pengukuran yang berlaku. Hasil boundary teknis menjadi dasar perencanaan kavling; pengukuran kadastral dan pemecahan sertipikat resminya tetap diajukan ke Kantor Pertanahan dan berada di luar layanan Ambaja.

Dua skenario, dua sistem berlawanan. Bukti bahwa pertanyaannya bukan “mana yang lebih bagus, UTM atau TM-3” — melainkan “dokumen ini bermuara ke engineering atau ke legal pertanahan?” Jawaban itu yang menentukan proyeksi, dan datum + epoch yang menjaga presisinya.

Angka di atas mengacu ke tarif publish situs (topografi minimum Rp 1,5 juta untuk lahan di bawah 5.000 m², Rp 250–350/m² untuk 0,5–1 ha, Rp 200–275/m² untuk 1–5 ha, dan quote di atas 5 ha; boundary & pemecahan Rp 500/m² dengan minimum 1.000 m²) dan belum termasuk PPN serta biaya di kantor pertanahan; mobilisasi di Jabodetabek serta Karawang/Cikarang sudah termasuk tarif dasar. Untuk kebutuhan pemetaan luas berbasis LiDAR drone atau daftar layanan lengkap, lihat halaman layanan ukur tanah Ambaja.
