Cara Baca Peta Topografi untuk Pemula

Anatomi Peta Topografi: 7 Elemen Wajib

Setiap peta topografi yang sah secara engineering, termasuk seluruh laporan yang Ambaja keluarkan untuk klien, terdiri dari minimal tujuh elemen baku. Hilang salah satu, peta belum bisa dipakai untuk dokumen PBG, RAB cut-and-fill, atau lampiran tender. Kenali dulu tujuh elemen ini sebelum lompat ke garis kontur, karena letak, arah, dan skala kontur tidak bisa dibaca tanpa konteks elemen lainnya.

1. Judul peta & informasi proyek. Berisi nama proyek, nomor revisi, tanggal pengukuran lapangan, dan nama surveyor penanggung jawab. Pastikan revisi peta yang ada di tangan Anda match dengan revisi DWG yang dipegang arsitek — ketidaksesuaian revisi adalah penyebab umum salah desain elevasi.
2. Skala numerik & skala grafis. Skala numerik ditulis 1:500, 1:1.000, atau 1:2.000. Skala grafis adalah garis bar bertanda jarak nyata — ini lebih akurat saat peta di-print ulang karena skala numerik akan rusak kalau ukuran kertas berubah. Selalu pakai skala grafis untuk pengukuran manual.
3. Arah utara (north arrow). Standar Ambaja menampilkan dua: utara magnetik (untuk navigasi kompas lapangan) dan utara grid (selaras dengan sumbu Y UTM). Pada peta detail umumnya cukup utara grid karena pekerjaan rekayasa berbasis koordinat.
4. Sistem koordinat & datum. Contoh: “WGS-84 / UTM Zone 48S” untuk Jabodetabek dan sekitarnya — Karawang dan Cikarang juga masih di Zone 48S, karena zona 49S baru mulai di timur 108° BT. Datum vertikal umumnya tinggi ortometrik terhadap geoid INAGEOID2020 (acuan nasional BIG); bila proyek memakai MSL lokal seperti pasut Tanjung Priok, nilai konversinya dicantumkan.
5. Legenda simbologi. Berisi keterangan setiap simbol pada peta: titik kontrol (BM), spot height, batas persil, jenis vegetasi, jalan, sungai, manhole, tiang utilitas. Tanpa legenda, simbol-simbol jadi tebak-tebakan.
6. Interval kontur. Ditulis eksplisit di legenda — misal “Kontur Interval 0,25 m” untuk proyek cut-and-fill presisi, atau 0,5 m untuk perumahan umum. Interval menentukan ketelitian elevasi yang bisa dibaca antar garis.
7. Kop & tanda tangan. Kop berisi logo perusahaan surveyor, nomor anggota ISI (Ikatan Surveyor Indonesia), tanggal cetak, dan tanda tangan surveyor berlisensi. Tanpa tanda tangan, peta sulit diterima sebagai lampiran teknis pengajuan PBG.

Aturan jempol: kalau peta yang Anda terima tidak punya 7 elemen di atas, itu sketsa lapangan, bukan peta topografi resmi. Mintalah revisi sebelum dipakai sebagai dasar perhitungan struktur atau dokumen perizinan.

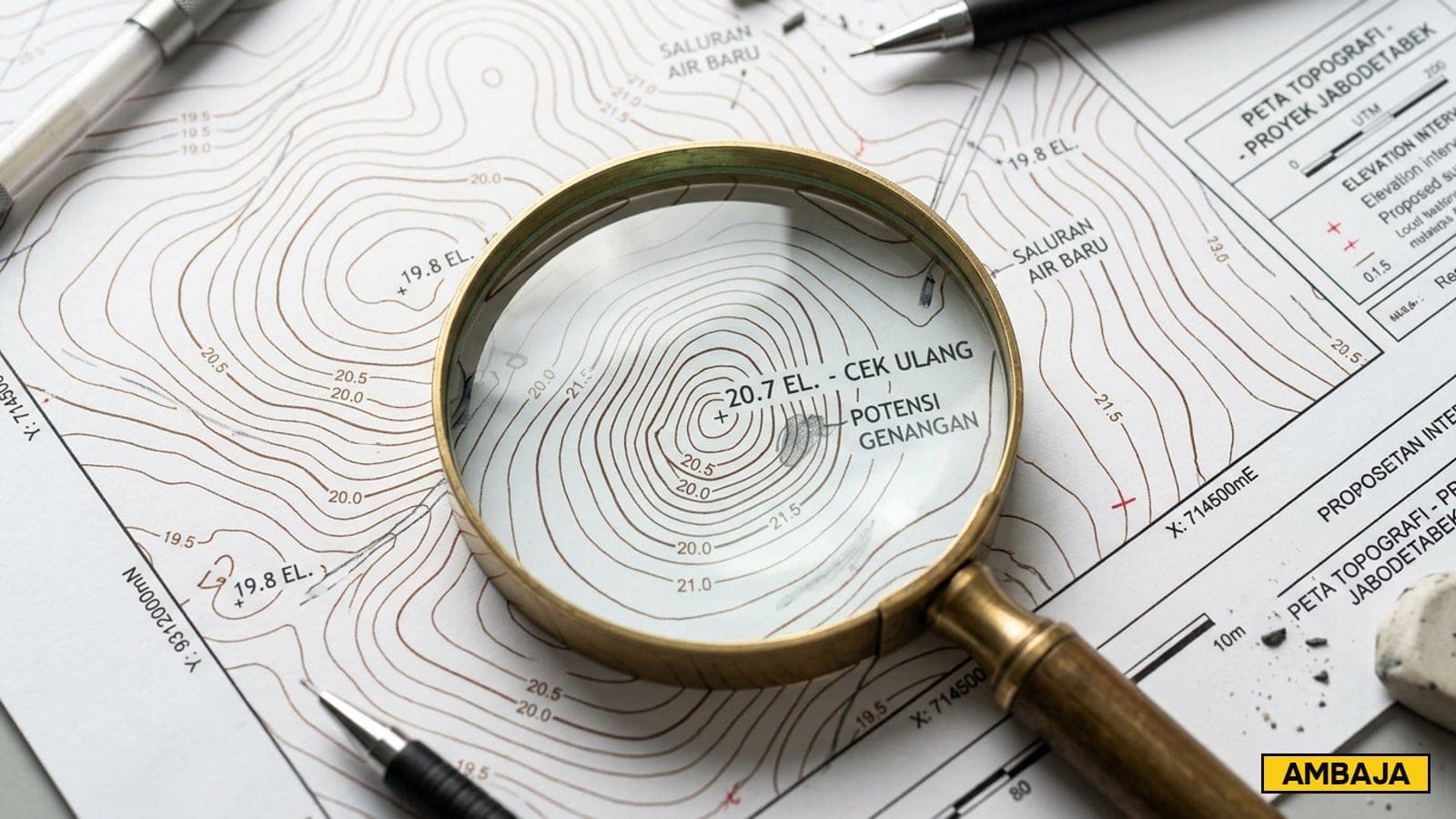

Memahami Garis Kontur (Indeks vs Intermediate)

Garis kontur adalah jiwa dari peta topografi. Definisinya: garis imajiner yang menghubungkan titik-titik dengan elevasi sama di permukaan tanah. Kalau Anda berjalan persis di atas garis kontur, ketinggian Anda dari datum (umumnya MSL) tidak berubah sama sekali. Pemahaman ini krusial — banyak owner mengira kontur adalah jalur jalan atau pagar, padahal hanya representasi elevasi.

Kontur indeks vs kontur intermediate

Pada peta topografi Ambaja, kontur dibedakan dalam dua jenis ketebalan garis:

• Kontur indeks (major contour): garis tebal dengan elevasi yang ditulis. Umumnya setiap interval 5× interval dasar — kalau interval kontur 0,25 m, indeks ada setiap 1,25 m. Kalau interval 0,5 m, indeks ada setiap 2,5 m. Untuk peta perumahan kontur 1 m, indeks ada setiap 5 m. Angka elevasi (mis. “+25.00”) selalu ditulis menghadap ke atas (puncak elevasi).
• Kontur intermediate (minor contour): garis tipis di antara indeks. Tidak ada label angka. Tugasnya menambah resolusi visual. Dihitung dengan menambahkan/mengurangi interval dari kontur indeks terdekat.

Pola kontur & arti topografisnya

Bentuk dan kerapatan garis kontur bercerita banyak tentang karakter tanah:

• Kontur rapat berdekatan = lereng curam. Kalau 6 garis kontur 0,5 m (5 interval) berhimpit dalam jarak peta 1 cm pada skala 1:500, artinya beda tinggi 2,5 m dalam jarak nyata 5 m → slope 50%. Hati-hati untuk pondasi, butuh retaining wall.
• Kontur renggang berjauhan = relatif datar. Cocok untuk pad bangunan, gudang, lapangan parkir. Cut-and-fill biasanya minimal.
• Kontur tertutup (lingkaran) = puncak bukit (kalau elevasi makin ke dalam makin tinggi) atau lubang/cekungan (kalau makin ke dalam makin rendah). Konfirmasi via spot height di tengahnya.
• Kontur huruf V tajam = lembah atau saluran alami air. Puncak V menunjuk ke arah elevasi yang lebih tinggi. Penting untuk perencanaan drainase — jangan halangi V dengan bangunan.
• Kontur huruf U lebar = punggungan (ridge). Puncak U menunjuk ke arah elevasi yang lebih rendah. Pondasi di ridge umumnya stabil tapi rawan angin.

Latihan cepat: ambil peta topografi yang ada, ukur jarak antar 2 kontur indeks berurutan (mis. 2 cm pada skala 1:500 → jarak nyata 10 m). Kalau interval kontur 0,5 m, beda tinggi antar-indeks = 5 × 0,5 = 2,5 m, sehingga slope = (2,5 / 10) × 100% = 25% — lereng curam yang sudah butuh retaining wall struktural. Slope di bawah 8% umumnya belum butuh retaining wall.

Skala, Datum, & Sistem Koordinat UTM

Memahami skala dengan benar

Skala 1:500 berarti 1 cm di peta = 500 cm = 5 m di lapangan. Skala 1:1.000 berarti 1 cm di peta = 10 m di lapangan. Skala 1:2.000 berarti 1 cm di peta = 20 m di lapangan. Semakin kecil pembagi (1:500), semakin detail peta — cocok untuk desain rumah/bangunan komersial. Semakin besar pembagi (1:2.000), semakin luas cakupan tapi kurang detail — cocok untuk planning awal kawasan industri.

Standar Ambaja:

• 1:200 atau 1:500 untuk desain detail bangunan residensial & komersial (kavling < 5.000 m²).
• 1:1.000 untuk perumahan 30-100 unit dan komersial menengah (lahan 1-10 hektar).
• 1:2.000 atau 1:5.000 untuk industrial estate & planning kawasan (> 10 hektar). Lahan 10–25 hektar biasanya berbasis UAV fotogrametri (minimum 10 ha); mulai 25 hektar memakai LiDAR drone YellowScan Mapper+ on DJI Matrice 350 RTK.

Datum horizontal: WGS-84 / UTM

Datum adalah referensi geometrik bumi yang dipakai untuk koordinat. Acuan posisi nasional adalah SRGI2013 (Peraturan BIG 13/2021), dengan datum geodetik WGS-84 (World Geodetic System 1984) yang juga jadi dasar GPS sipil. Proyeksi yang dipakai untuk peta Ambaja adalah UTM (Universal Transverse Mercator). Indonesia terbagi dalam beberapa zone UTM:

• Zone 48S (102°–108° BT): DKI Jakarta, Bogor, Depok, Tangerang, Bekasi, Karawang, dan Cikarang — seluruh area layanan Ambaja.
• Zone 49S (108°–114° BT): mulai sekitar Indramayu–Cirebon ke timur, di luar area layanan inti Ambaja.

Koordinat UTM ditulis dengan dua angka: Easting (X — jarak dari meridian sentral zona ditambah false easting 500.000 m, satuan meter, 6 digit) dan Northing (Y — di belahan selatan dihitung 10.000.000 m dikurangi jarak ke ekuator, satuan meter, 7 digit). Contoh titik di Kebon Jeruk: X = 695.845,72; Y = 9.315.189,60. Untuk owner awam, koordinat ini bisa di-input ke Google Maps via konversi UTM→Lat/Lon di tools online seperti epsg.io.

Datum vertikal: MSL & benchmark

Datum vertikal adalah referensi tinggi. Acuan nasionalnya (SRGI vertikal, Peraturan BIG 13/2021) adalah geoid INAGEOID: elevasi peta berupa tinggi ortometrik terhadap geoid, yang mendekati muka laut rata-rata (MSL). MSL dari stasiun pasut seperti Tanjung Priok adalah datum pasang surut yang bersifat lokal — bila proyek memakainya, nilai konversinya dicantumkan di peta. Setiap proyek sebaiknya punya Bench Mark (BM) permanen — minimal 2 BM untuk lahan di bawah 5 ha dan minimal 5 BM untuk lahan 5–20 ha — yang elevasinya diikat ke jaring kontrol nasional BIG lewat sipat datar teliti atau GNSS statis dengan model geoid INAGEOID2020. Pada peta, BM ditandai segitiga dengan label seperti “BM-01, +12,345 m”.

Untuk proyek skala kecil (rumah pribadi), kadang surveyor memakai datum lokal — misal “datum lantai jalan depan rumah = +0,00”. Cara ini sah selama konsisten dipakai semua pihak (arsitek, kontraktor, surveyor). Konfirmasi datum yang dipakai sebelum mulai baca elevasi — mismatch datum bisa bikin elevasi pondasi salah 30-50 cm.

Simbologi Titik Kontrol & Spot Height

Selain garis kontur, peta topografi penuh dengan titik dan simbol yang masing-masing punya arti. Berikut simbologi paling sering muncul pada peta Ambaja (dan umumnya peta surveyor Indonesia lainnya):

Catatan penting: simbologi tidak universal 100% antar surveyor. Untuk itulah legenda di pojok peta wajib dibaca dulu. Standar Ambaja mengikuti referensi simbologi peta rupabumi BIG (SNI 19-6502.1-2000, Spesifikasi teknis peta rupabumi skala 1:10.000) dengan adaptasi untuk kebutuhan engineering modern.

Cara Hitung Beda Tinggi, Slope, & Cut-Fill

1. Beda tinggi antara dua titik

Cara paling sederhana baca peta topografi: pilih dua titik (titik A dan titik B), baca elevasi masing-masing dari kontur indeks/spot height terdekat. Beda tinggi = elevasi A − elevasi B. Contoh: titik A di pintu masuk lahan baca +25,50 m, titik B di sudut belakang lahan baca +22,75 m. Beda tinggi = 25,50 − 22,75 = 2,75 m. Artinya bagian belakang lahan lebih rendah 2,75 m dari pintu masuk.

2. Slope (kemiringan) lereng

Slope dihitung dengan rumus: slope (%) = (beda tinggi / jarak horizontal) × 100%. Jarak horizontal diukur langsung di peta pakai skala grafis atau penggaris × skala numerik.

Lanjutkan contoh di atas: jarak horizontal A ke B di peta (skala 1:500) terukur 6 cm = 30 m di lapangan. Maka slope = (2,75 / 30) × 100% = 9,2%. Angka ini masuk kelas 8–15% pada acuan di bawah: untuk konstruksi ringan masih masuk akal, tetapi sudah perlu retaining wall ringan dan drainase tertutup agar air tidak menggenang.

Acuan praktis kemiringan yang dipakai tim lapangan Ambaja untuk keputusan desain (berbeda dari kelas lereng nasional 0–8%, 8–15%, 15–25%, 25–45%, dan >45% yang dibahas di panduan Cara Baca Peta Topografi):

• 0-3%: datar, ideal konstruksi standar tanpa modifikasi besar.
• 3-8%: landai, perlu drainase permukaan + minor cut/fill.
• 8-15%: miring sedang, butuh retaining wall ringan + drainase tertutup.
• 15-25%: miring curam, wajib retaining wall struktural + perhitungan stabilitas lereng (geoteknik).
• > 25%: curam sekali, konsultasi geoteknik wajib. Sondir CPT minimum 3 titik untuk verifikasi daya dukung tanah pada zona lereng.

3. Estimasi cut-and-fill cepat

Cara cepat (untuk gambaran kasar, bukan RAB final): bagi lahan jadi grid 5×5 m atau 10×10 m, baca elevasi setiap titik grid dari peta, hitung selisih ke elevasi pad rencana, kalikan dengan luas grid, jumlahkan.

Contoh sederhana: lahan 20×20 m (400 m²), target pad bangunan +24,00 m, elevasi rata-rata terbaca dari grid 4×4 (16 titik) = +25,50 m. Bila semua titik grid berada di atas pad, volume cut ≈ 400 × (25,50 − 24,00) = 600 m³. Bila sebagian lahan berada di bawah +24,00 m (mis. rata-rata +23,00 m pada 100 m²), hitung per zona: volume fill ≈ 100 × (24,00 − 23,00) = 100 m³, sedangkan 300 m² sisanya (rata-rata sekitar +26,33 m) memberi cut ≈ 300 × 2,33 ≈ 700 m³. Angka 600 m³ dari rata-rata seluruh lahan adalah volume bersih (net cut), bukan volume cut.

Untuk perhitungan presisi, Ambaja menggunakan AutoCAD Civil 3D dengan metode TIN (Triangulated Irregular Network) yang akurasinya jauh lebih baik dari grid manual — workflow penuh ada di halaman service cut & fill. Pendekatan grid cepat di atas cukup untuk feasibility study dan negosiasi awal dengan kontraktor cut-and-fill.

Standar Ambaja untuk laporan cut-and-fill: surface TIN di Civil 3D dengan kerapatan minimal 1 titik per 25 m² (lebih rapat di lereng curam), lalu volume di-cross-check dua metode (average end area + prismoidal) — selisih maksimum 0,5% antar metode sebelum laporan difinalisasi. Owner berhak minta bukti validasi ini sebelum tanda tangan kontrak cut-and-fill.

Studi Kasus: Baca Peta 1 Hektar Cibubur

Berikut walk-through baca peta topografi nyata untuk lahan residential 1 hektar di Cibubur, Jakarta Timur, yang Ambaja kerjakan pada Q3 2026. Owner adalah developer perumahan kluster 24 unit yang baru pertama kali kerja dengan surveyor.

Brief awal & deliverable

• Luas lahan: 10.250 m² (1,025 ha) berbentuk memanjang 50 × 205 m.
• Alat dipakai: Total Station Topcon GM-105 (akurasi sudut 5″, jarak 2 mm + 2 ppm) untuk detail pengukuran, GNSS RTK Trimble R8s untuk titik kontrol BM dengan akurasi koordinat absolut ±2-3 cm.
• Skala peta deliverable: 1:500 untuk overall + 1:200 untuk detail area pintu masuk.
• Interval kontur: 0,5 m (minor) dan 2,5 m (indeks/major).

Cara owner baca petanya, langkah demi langkah

1. Cek elemen wajib 7-poin. Owner verifikasi dulu judul peta, skala numerik (1:500), skala grafis (bar 50 m), arah utara grid, datum (WGS-84 UTM 48S, MSL Tanjung Priok), interval kontur (0,5 m), legenda, dan kop dengan tanda tangan surveyor ISI Ambaja.
2. Identifikasi 2 BM permanen. BM-01 di pojok depan kiri lahan (+45,82 m), BM-02 di pojok belakang kanan (+38,15 m). Beda tinggi BM = 7,67 m. Sudah jelas lahan ini tidak flat.
3. Baca pola kontur. Kontur indeks +45 m, +42,5 m, +40 m, +37,5 m membentuk garis sub-paralel menurun dari depan ke belakang. Tidak ada kontur tertutup (artinya tidak ada bukit/lubang signifikan). Slope rata-rata = 7,67 / 205 × 100% = 3,7% — masuk kategori landai.
4. Tentukan elevasi pad target. Owner memutuskan pad jalan internal target +42,00 m (rata-rata tengah lahan). Pad rumah typical 0,25 m di atas pad jalan = +42,25 m.
5. Hitung volume cut-and-fill. Dari grid 5×5 m (terdapat 410 grid cell): zona cut (elevasi > +42,00 m) di paruh depan ≈ 2.150 m³. Zona fill (elevasi < +42,00 m) di paruh belakang ≈ 1.890 m³. Selisih net cut ≈ 260 m³ — harus dibuang keluar lahan. Disposal terdekat di Bantargebang ≈ Rp 65.000/m³ termasuk dump truck = Rp 16,9 juta untuk material lebih.

Dari proses 5 langkah di atas, owner bisa langsung putuskan: target pad masuk akal, biaya disposal masuk RAB, dan kontraktor cut-and-fill bisa di-tender dengan data yang sah. Tanpa peta topografi, semua angka ini hanya tebakan kasar yang ujungnya jadi sengketa add-cost di tengah proyek.

Studi kasus lebih besar (50 hektar) bisa dibaca di artikel Case Study Pemetaan LiDAR 50 Hektar Cikarang yang membandingkan workflow drone LiDAR dengan total station terestris.

Lima Kesalahan Pemula Saat Baca Peta Topografi

1. Salah identifikasi elevasi vs kedalaman. Angka “+25,00” berarti 25 meter di atas datum (MSL), bukan kedalaman 25 m. Angka negatif “-1,20” kadang muncul untuk lantai basement — artinya 1,2 m di bawah datum proyek (umumnya datum lantai jalan masuk). Selalu konfirmasi datum referensinya.
2. Pakai skala numerik di print ulang. Peta asli A1 di-print ulang jadi A3, skala 1:500 numerik sudah tidak valid. Selalu pakai skala grafis (bar) untuk pengukuran pada print apapun.
3. Hitung beda tinggi antar dua kontur tanpa memperhatikan indeks. Setiap garis kontur, tipis maupun tebal, berjarak tepat 1 interval dari garis di sebelahnya. Jadi 2 kontur indeks berurutan berbeda 5 interval (2,5 m bila interval 0,5 m), bukan 1 interval, dan 2 kontur tipis yang dipisah 1 kontur tebal berbeda 2 × interval bila lerengnya searah. Hitung jumlah garis yang dilewati, lalu cocokkan dengan label angka di kontur indeks untuk memastikan arah naik atau turunnya.
4. Mencampur datum WGS-84 dengan datum lama ID-74. Peta lama Indonesia tahun 1980-an masih pakai datum ID-74 atau lokal. Di Jabodetabek, selisih ID-74 terhadap WGS-84 modern sekitar 27 meter horizontal, dan datum lokal lama bisa bergeser lebih jauh. Kalau Anda compile peta lama + survey baru, wajib transformasi datum di software seperti Trimble Business Center atau Topcon Magnet Office sebelum overlay.
5. Tidak mengecek tanggal pengukuran lapangan. Topografi yang diukur 5 tahun lalu mungkin sudah tidak valid kalau ada konstruksi baru, gali-urug ilegal, atau perubahan tata guna lahan di sekitar. Tidak ada masa berlaku baku untuk data topografi: validitasnya bergantung pada perubahan kondisi lahan sejak tanggal akuisisi lapangan. Bila sudah ada urugan, galian, atau longsor, atau instansi perizinan meminta data terbaru, lakukan re-survey sebelum peta dipakai untuk dokumen perizinan baru.

Alat & Software Pendukung Pembacaan Peta

Yang dipakai surveyor profesional

Untuk produksi peta yang Anda baca, Ambaja menggunakan kombinasi alat dan software berikut. Memahami chain ini membantu owner menilai kualitas peta yang diterima:

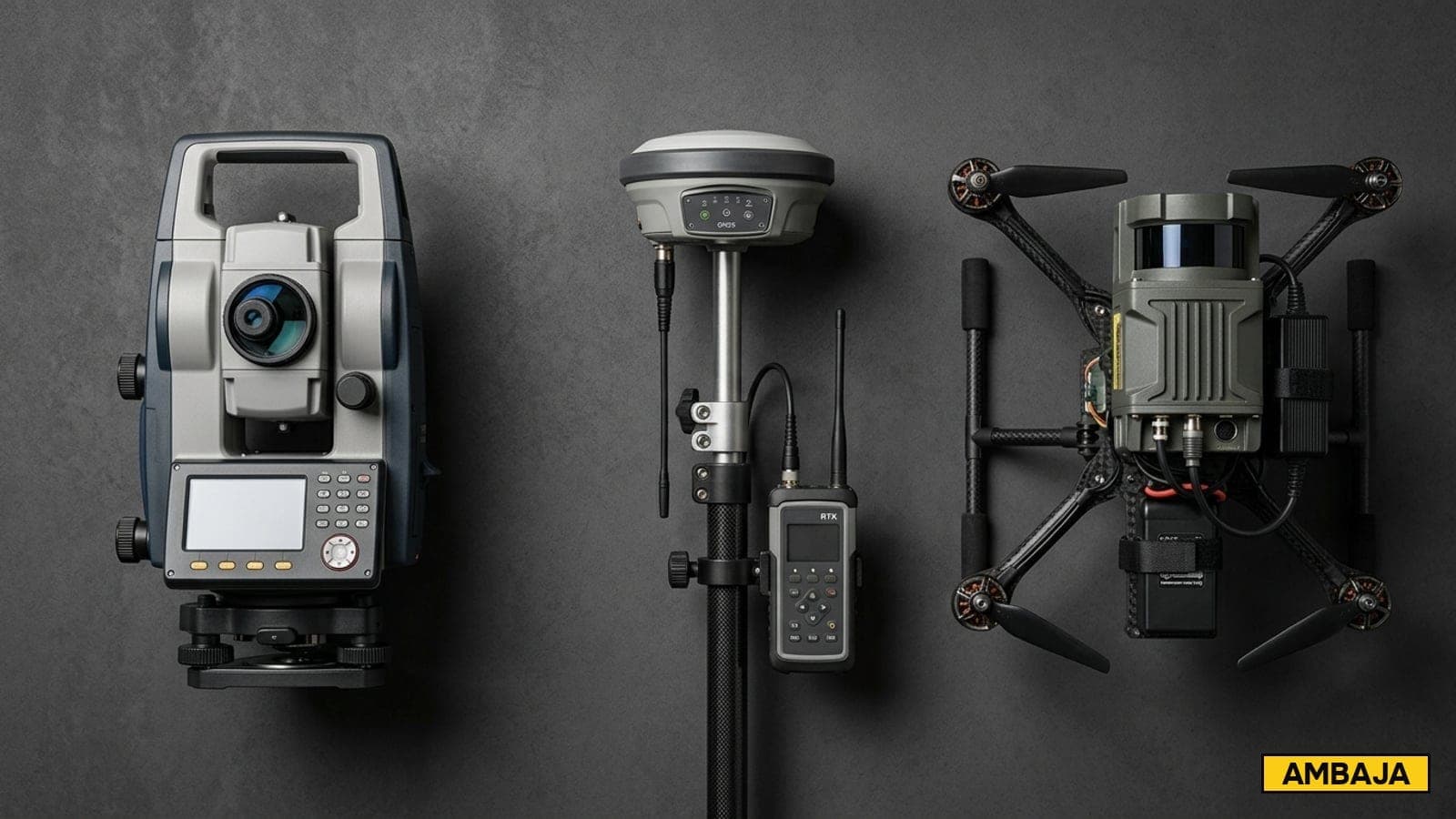

• Akuisisi lapangan: Total Station Topcon GM-105, Leica TS07, GNSS RTK Trimble R8s/R12i untuk lahan terbuka, LiDAR YellowScan Mapper+ on DJI Matrice 350 RTK untuk lahan luas/vegetasi rapat.
• Pengolahan data: Trimble Business Center, Topcon Magnet Office (post-processing GNSS & triangulasi), TerraSolid TerraScan + TerraModeler (klasifikasi point cloud LiDAR).
• Drafting peta: AutoCAD Civil 3D (TIN-to-contour, profile, cross-section, cut-fill), Global Mapper untuk ekspor multi-format, QGIS untuk integrasi GIS.
• Output deliverable: PDF A1/A0 untuk hardcopy, DWG AutoCAD untuk arsitek, LAS/LAZ point cloud untuk engineer geoteknik, GeoTIFF DTM/DSM untuk GIS.

Yang bisa dipakai owner untuk verifikasi mandiri

Untuk owner/developer awam yang ingin verifikasi peta secara mandiri tanpa software berbayar, beberapa tools gratis berikut cukup membantu:

• Adobe Acrobat Reader (gratis): alat Measure bisa membaca panjang/luas pada PDF berskala, tetapi di Reader alat ini hanya aktif bila pembuat PDF sudah mengaktifkan fitur pengukuran — minta surveyor mengirim PDF yang sudah diaktifkan. Setelah alat Measure terbuka, atur rasio skala (scale ratio) sesuai skala grafis peta.
• QGIS (open source): untuk overlay peta topografi dengan citra Google Satellite / Bing Aerial. Berguna untuk cek visual posisi lahan vs surroundings.
• epsg.io (online): konversi koordinat UTM ke Lat/Lon untuk verifikasi posisi via Google Maps. Cukup tempel koordinat X, Y → pilih EPSG 32748 (UTM 48S) atau 32749 (UTM 49S).
• Google Earth Pro (gratis): impor file KML hasil ekspor dari surveyor untuk visualisasi 3D. Ambaja umumnya menyediakan file KML pendamping atas permintaan klien.

Untuk konteks lebih lengkap tentang teknologi survey, panduan Total Station vs LiDAR menjelaskan trade-off teknis per skala proyek. Untuk biaya spesifik per layanan, lihat halaman Survey Topografi, LiDAR Drone, dan Laporan Topografi CAD. Bila proyek Anda berada di wilayah Jakarta Selatan, Cikarang, atau Karawang, halaman wilayah tersebut memuat lead-time delivery spesifik dari Gudang Kebon Jeruk.
