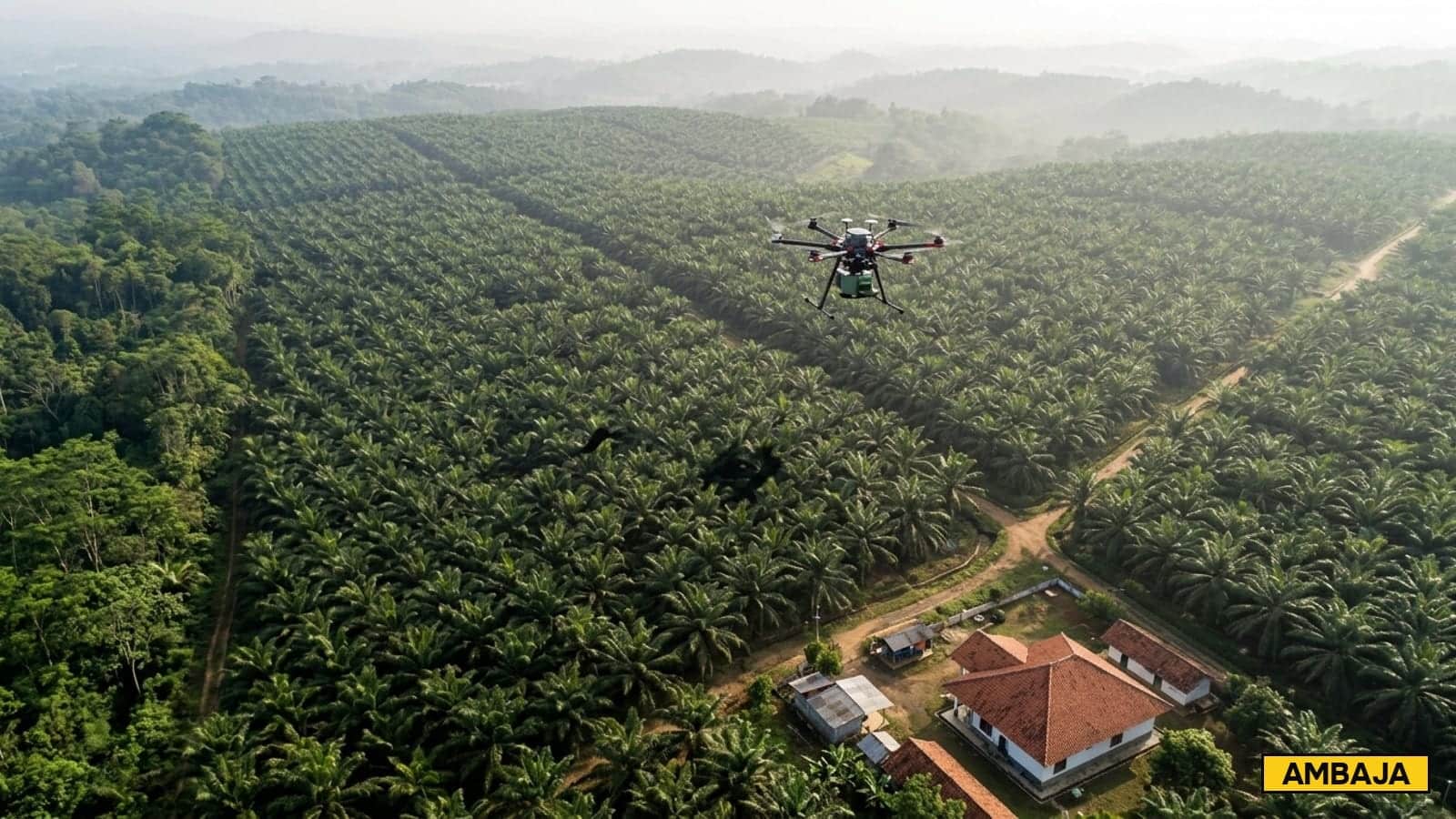

Pemetaan 50 Hektar Perkebunan Bogor dengan Drone LiDAR

Klien — grup agroforestri yang mengelola tiga blok perkebunan di koridor Cariu-Jonggol — sudah memegang peta referensi internal dan sketsa hasil walking survey GPS handheld. Tapi untuk masuk fase replanting plan 2027, tim agronomi dan civil engineer mereka butuh data yang tidak mungkin diambil dari walking survey:

• DTM (Digital Terrain Model) tanah asli akurasi vertikal ≤12 cm di seluruh 50 ha — termasuk di area kanopi paling rapat.
• Identifikasi 2 aliran sungai musiman + 6 mata air kecil — koordinat GIS-ready untuk zona penyangga riparian (GR 38/2011).
• Peta kemiringan lereng (slope map) untuk klasifikasi lahan konservasi vs lahan tanam intensif — kelas slope per Permentan 47/2006.
• Layout jalan kebun baru 4 km — alignment harus mengikuti kontur, hindari slope >15%, tanpa nebang lebih dari yang perlu.

Kompleksitas tambahan: kanopi perkebunan di sini bukan monokultur. Karet (Hevea brasiliensis) berumur 18 tahun membentuk strata atas 18-22 m, sengon (Falcataria moluccana) 4 tahun mengisi strata 8-12 m, kakao (Theobroma cacao) setinggi 3-5 m di lantai bawah, dan tutupan tanaman bawah (cover crop & gulma) setinggi 0.5-1.2 m. Kombinasi ini memblokir hampir total sinar matahari dan membunuh photogrammetry murni — kamera tidak bisa melihat tanah, sehingga DSM yang dihasilkan adalah peta kanopi, bukan tanah.

Pilihan teknis: LiDAR dengan multi-return capability. Untuk konteks lebih lengkap kapan tools mana yang tepat, lihat panduan Total Station vs GPS RTK vs LiDAR dan kapan butuh drone survey vs ground survey. Total station + walking survey di lahan 50 ha berkanopi rapat secara realistis butuh 6-8 minggu kru 4 orang — tidak ekonomis untuk akurasi yang kami target.

Tiga variabel kritis menentukan pilihan alat: (1) penetrasi kanopi multi-strata, (2) terrain-follow di lereng dominan 15%, (3) durability lapangan saat hujan sore khas koridor Bogor. Stack yang kami mobilisasi:

Kunci di sini adalah multi-return, bukan sekadar dual-return. YellowScan Mapper+ bisa merekam hingga 5 echo per pulse laser. Di kanopi 4-strata karet-sengon-kakao-cover crop, kami butuh echo paling akhir (last-return) yang menembus seluruh tutupan vegetasi dan mendarat di permukaan tanah. Sensor dual-return saja (yang umum di LiDAR mid-range lain) sering kehilangan tanah di blok karet dewasa — pulse pertama nyangkut di kanopi atas, pulse kedua nyangkut di kanopi tengah, dan tanah tidak pernah tercatat.

Detail teknis lebih lanjut tentang alat & metodologi ada di halaman service LiDAR Drone, UAV Photogrammetry, dan panduan Total Station vs LiDAR.

Komposisi tim Ambaja di lapangan: 1 surveyor utama (terdaftar Ikatan Surveyor Indonesia), 1 drone pilot bersertifikat remote pilot, 2 asisten survey untuk GCP dan verifikasi, plus 1 koordinator lokal yang familiar dengan jalur kebun dan jam tutup penyadap karet. Total 5 orang selama 6 hari akuisisi.

Hari 0 — Koordinasi AirNav & Permit Internal

Sebelum mobilisasi, kami submit flight plan ke AirNav Indonesia melalui aplikasi SIDOPI-GO. Lokasi proyek masuk koridor TMA (Terminal Manuver Area) Halim Perdanakusuma dengan ceiling 1.500 ft AMSL — flight altitude maksimum kami 152 m AGL di area lereng tertinggi, masih di bawah batas. Approval AirNav turun H-3 sebelum mobilisasi. Paralel, kami koordinasi dengan koperasi penyadap karet setempat: drone tidak terbang antara jam 04.30–08.30 (jam sadap pagi) dan 13.30–15.30 (jam sadap sore) untuk hindari ganggu produksi.

Hari 1 — Reconnaissance & Setup GCP

Surveyor utama dan asisten memasang 14 Ground Control Point (GCP) tersebar grid ~180×180 m menutup 50 ha, plus 8 checkpoint independen untuk validasi statistik. Karena 70% lahan tertutup kanopi rapat, GCP target dipasang eksklusif di:

• Jalan kebun eksisting (lebar >3 m, langit terbuka).
• Bukaan lahan replanting (blok yang sudah di-clear).
• Punggung bukit dengan canopy gap alami.

Target GCP berukuran 80×80 cm warna kontras kuning-hitam (cocok untuk LiDAR & ortofoto), ditanam pada patok kayu ulin yang sudah disiapkan. Koordinat tiap GCP di-occupasi static 20 menit pakai Trimble R12i dan post-process ke CORS BIG (Cibinong), transformasi ke sistem UTM Zone 48S, datum WGS84/SRGI2013.

Hari 2-4 — Misi Akuisisi LiDAR (Terrain-Follow)

Drone pilot mengeksekusi 9 misi terbang dengan parameter yang berbeda dari proyek datar:

• Tinggi terbang 100 m AGL (terrain-follow mode) — drone otomatis menjaga jarak 100 m ke permukaan tanah via DEM SRTM 30 m yang di-upload pre-mission, untuk konsistensi point density di lereng curam.
• Kecepatan 4,5 m/s (lebih lambat dari proyek datar) — kompensasi getaran kabin saat terrain-follow agresif dan jaga sinkronisasi IMU/GNSS.
• Side-overlap 60% (lebih besar dari 50% standar lahan datar) — di bawah kanopi rapat, density titik ground per m² turun signifikan, overlap besar memberi redundansi yang cukup setelah ground filtering.
• Pola crosshatch ortogonal + cross-diagonal (4 arah, bukan 2) — di lereng, satu arah saja menyebabkan shadow zone di sisi bayangan; 4 arah memastikan ada minimal 2 sudut pandang untuk tiap titik tanah.

Dua aliran sungai musiman yang membelah lahan kami sikapi khusus: jalur terbang tidak melintas di atas tepian sungai dalam pola crosshatch — kami terbang sejajar tepian sungai untuk dapat point cloud bersih di zona riparian, krusial untuk penetapan zona penyangga 50 m (PP 38/2011).

Hari 5 — Spot Check Independen & Misi Ortofoto

Asisten survey mengambil 35 spot elevation independen menggunakan Leica TS07di lokasi yang sengaja diversifikasi: 12 titik di jalan kebun (akses terbuka), 13 titik di tepi sungai & mata air, dan 10 titik di lantai kebun karet dewasa (kanopi terapat — tes kritis untuk validasi LiDAR). Paralel, Phantom 4 RTK menerbangi misi photogrammetry tinggi terbang 90 m AGL untuk ortofoto 4 cm GSD sebagai basemap.

Hari 6 — Demobilisasi & Backup Data

Backup data sebelum tinggalkan basecamp: 3 salinan — SSD internal kamera, NAS portable di basecamp, dan upload progresif ke cloud storage tim Ambaja saat sinyal 4G memungkinkan. Total volume data raw LiDAR + photogrammetry ~1,8 TB. Kru kembali Jakarta hari ke-6 sore.

Workflow studio Jakarta untuk 50 ha berkanopi rapat jauh lebih intensif dari lahan datar. Tahapan inti:

1. PPK trajectory — base GNSS static di GCP puncak bukit di-post-process bersama rover log drone (5 Hz) di Trimble Business Center + YellowScan CloudStation, menghasilkan trajectory akurasi ±2 cm horizontal / ±3 cm vertikal.
2. Point cloud georeferencing — raw LAS dipadukan dengan trajectory PPK + boresight calibration; output point cloud absolut sistem UTM 48S.
3. Strip adjustment 4-arah — overlap antar jalur dari pola crosshatch dicek geometris. Tolerance: offset di bawah 5 cm diterima, di atas itu dikoreksi via ICP. Strip dari arah diagonal membantu mendeteksi systematic tilt akibat IMU drift di misi panjang.
4. Multi-return classification — algoritma cloth simulation filter (CSF) dengan parameter agresif: cloth resolution 0.5 m, rigidness 3, iterasi 500. Diikuti pass kedua dengan progressive TIN densification (PTD) khusus untuk recover ground point di area di mana CSF terlalu konservatif.
5. QC manual cross-section — surveyor utama memeriksa cross-section setiap 30 m (lebih rapat dari proyek datar yang 50 m) terutama di blok karet dewasa, tepi sungai, dan zona transisi kebun-hutan. Re-classify titik secara manual di area meragukan. Total ~22 jam QC manual untuk 50 ha — investasi terbesar dalam workflow ini.
6. DTM, DSM, dan turunan— point cloud kelas ground di-grid ke DTM 25 cm, kanopi ke DSM 25 cm. Kontur 0.5 m diekstrak ke DWG berlayer (indeks 2.5 m, minor 0.5 m). Slope map dihitung dari DTM lalu di-reklasifikasi ke 5 kelas slope (Permentan 47/2006): <8% datar, 8–15% landai, 15–25% agak curam, 25–40% curam, >40% sangat curam.
7. Riparian zone delineation — point cloud kelas water-edge di-vectorize ke garis tepi sungai musiman, buffer 50 m diturunkan otomatis di Civil 3D untuk zona penyangga.

Tahap paling time-consuming bukan kalkulasi mesinnya — tapi QC manual ground classification di blok karet dewasa. Algoritma CSF default sering mis-klasifikasi akar banir/banir karet sebagai vegetasi karena bentuknya tidak datar. Surveyor utama re-classify manual berdasarkan pengetahuan lapangan: titik di akar banir tetap dianggap ground untuk akurasi DTM di sekitar pohon karet.

Validasi akhir membandingkan 35 spot elevation independen (Leica TS07) terhadap DTM LiDAR. Statistik terpisah per tipe permukaan untuk transparansi:

Angka 41 pts/m² ground point di bawah kanopi karet dewasa adalah hasil yang patut digarisbawahi — perbandingan dengan standar industri internasional FEMA/USGS QL2 LiDAR (target minimum 2 pts/m² ground) menunjukkan kepadatan kami 20× lebih rapat dari benchmark standar lidar pemerintahan AS. Ini akibat langsung dari pilihan side-overlap 60% + crosshatch 4-arah + tinggi terbang 100 m yang lebih konservatif.

Untuk konteks bagaimana data ini dipakai di tahap perencanaan selanjutnya — perhitungan cut & fill jalan kebun, stake-out batas zona riparian, dan pertimbangan teknis cut & fill — DTM dari project ini menjadi referensi awal sebelum tim klien melanjutkan ke DED jalan kebun fase berikutnya.

"Yang membuat data Ambaja beda adalah QC-nya. Kami biasa terima point cloud dari vendor lain dengan banyak titik tanah palsu di bawah pohon karet — saat kami plot kontur, hasilnya bumpy seperti landak. Data ini tidak. Civil 3D bisa generate kontur langsung tanpa kami harus re-classify 2 minggu."

Paket deliverable yang diserahkan ke klien pada hari ke-11 kalender (6 lapangan + 5 prosesing):

• DWG kontur 0.5 m— berlayer (kontur indeks 2.5 m, minor 0.5 m, batas blok kebun, GCP, sungai musiman, mata air, jalan eksisting). Siap dipakai di Civil 3D & AutoCAD Map.
• DTM & DSM raster (GeoTIFF) resolusi 25 cm — terpisah, sistem koordinat UTM 48S.
• Slope map raster (GeoTIFF) — 5 kelas slope per Permentan 47/2006, plus shapefile vektor kelas slope untuk overlay.
• Riparian buffer (SHP) — garis tepi sungai musiman + zona penyangga 50 m sesuai PP 38/2011, di-attribute dengan luas zona.
• Ortofoto 4 cm GSD (GeoTIFF) — dari misi Phantom 4 RTK, basemap visual.
• Point cloud LAS 1.4— classified per ASPRS standard (ground, low/medium/high vegetation, water), koordinat UTM & lokal.
• Laporan teknis PDF— metodologi, statistik RMSE per tipe permukaan, peta GCP & checkpoint, foto lapangan, screenshot QC, tanda tangan surveyor (terdaftar ISI). Format sesuai rekomendasi di panduan format laporan survey topografi.
• Sertifikat hasil pengukuran — referensi sistem koordinat, tanggal akuisisi, alat, surveyor penanggung jawab.

Empat Pelajaran Lapangan dari Proyek Ini

1. Terrain-follow bukan optional di lahan kontur. Banyak operator drone masih terbang tinggi konstan di AMSL — di lereng 22%, beda elevasi antara sisi utara dan selatan blok bisa 80 m, point density jadi tidak rata. Terrain-follow dengan DEM SRTM pre-loaded mendekatkan density antar zona ke ±15% variasi, dari yang tadinya ±60%.
2. Multi-return matters di kanopi 4-strata. Sensor dual-return level entry akan kehilangan tanah di blok karet dewasa. Spec multi-return (≥5 echo) bukan marketing — di lahan vegetasi rapat, ini menentukan apakah Anda dapat DTM atau cuma DSM mahal.
3. Koordinasi sosial lapangan setara koordinasi AirNav. Jam sadap karet, jam doa di musholla blok, jadwal pemupukan — semua mempengaruhi window terbang efektif. Briefing dengan koperasi penyadap di Hari 0 menghemat gesekan lapangan yang tidak terlihat di RAB tapi sangat terasa di output kerja harian.
4. GCP harus berada di langit terbuka, bukan di tengah-tengah blok kebun. Pemula sering memaksa grid GCP rapi 200×200 m walaupun titik-titiknya jatuh di bawah kanopi. Hasilnya: occupasi GNSS gagal fix RTK, akurasi posisi GCP turun 5-10×. Lebih baik geser GCP 50-80 m ke bukaan terdekat (canopy gap, jalan, lahan replanting) — grid sedikit tidak rapi tapi akurasi terjaga.

Dari proyek ini dan beberapa proyek serupa di koridor Kabupaten Bogor (Cariu, Jonggol, Gunung Putri, Cibinong), kami mendapati pola umum yang relevan bagi owner perkebunan, pengelola hutan tanaman industri, dan developer eco-resort:

• Hindari planning survey saat musim panen utama — produktivitas akuisisi turun karena window terbang sempit.
• Sediakan jalur akses internal yang sudah dibersihkan untuk tim — lokasi GCP butuh footprint tanah datar 1×1 m yang mudah dijangkau.
• Mintakan deliverable DTM resolusi 25 cm, bukan hanya kontur — DTM raster jauh lebih fleksibel untuk analisis volumetric & hidrologi.
• Tegaskan format point cloud LAS 1.4 dengan klasifikasi ASPRS standard — supaya konsultan downstream Anda tidak harus re-classify dari nol.
• Jika lahan menyentuh sungai, minta surveyor pisah-kan delineasi tepi sungai musim kering vs musim hujan dari point cloud — ini krusial untuk zona penyangga.

Untuk panduan lebih lengkap soal biaya pengukuran lahan skala besar, lihat artikel cara hitung biaya jasa ukur tanah per m². Untuk konteks regulasi profesi surveyor (yang menandatangani laporan teknis Anda), lihat apa itu surveyor berlisensi terdaftar ISI dan regulasi ATR/ISI untuk surveyor.
